Огнезащитное покрытие набирает свои характеристики, только если выполнена вся цепочка условий: основание подготовлено до требуемой степени, материал подготовлен по техдокументации, слой положен в допустимой толщине, выдержка между проходами соблюдена, температура и влажность на площадке укладываются в разрешённый диапазон.
Каждое звено этой цепочки, если оно нарушено, оставляет характерный след. Следы разные, и по ним обычно можно восстановить, что именно пошло не по карте. Это и есть смысл разбора: не назвать дефект, а найти точку, где условие перестало соблюдаться, чтобы после ремонта оно соблюдалось.
Ещё одно наблюдение из практики: почти все перечисленные дефекты появляются не поодиночке. Если на захватке нарушен режим, то рядом с наплывом найдётся и недобор, и след ускоренной сушки. Поэтому осматривают не точку, а участок целиком.
Подтёки, наплывы и провисы
Выглядят как локальные утолщения на вертикальных плоскостях и на нижних кромках, иногда как застывшая капля.
За ними почти всегда стоит избыток материала за один проход. Причин у избытка немного: слишком медленное перемещение инструмента, слишком близкая дистанция при распылении, неправильно подобранное сопло, чрезмерное разбавление состава, работа по холодной поверхности, на которой материал дольше остаётся подвижным.
Опасность подтёка не в том, что он некрасивый. Рядом с наплывом почти всегда есть зона недобора: материал, который стёк, ушёл с соседнего участка. Плюс сам наплыв высыхает и полимеризуется по другому сценарию, чем нормальный слой, потому что толщина в этой точке кратно больше.
Трещины

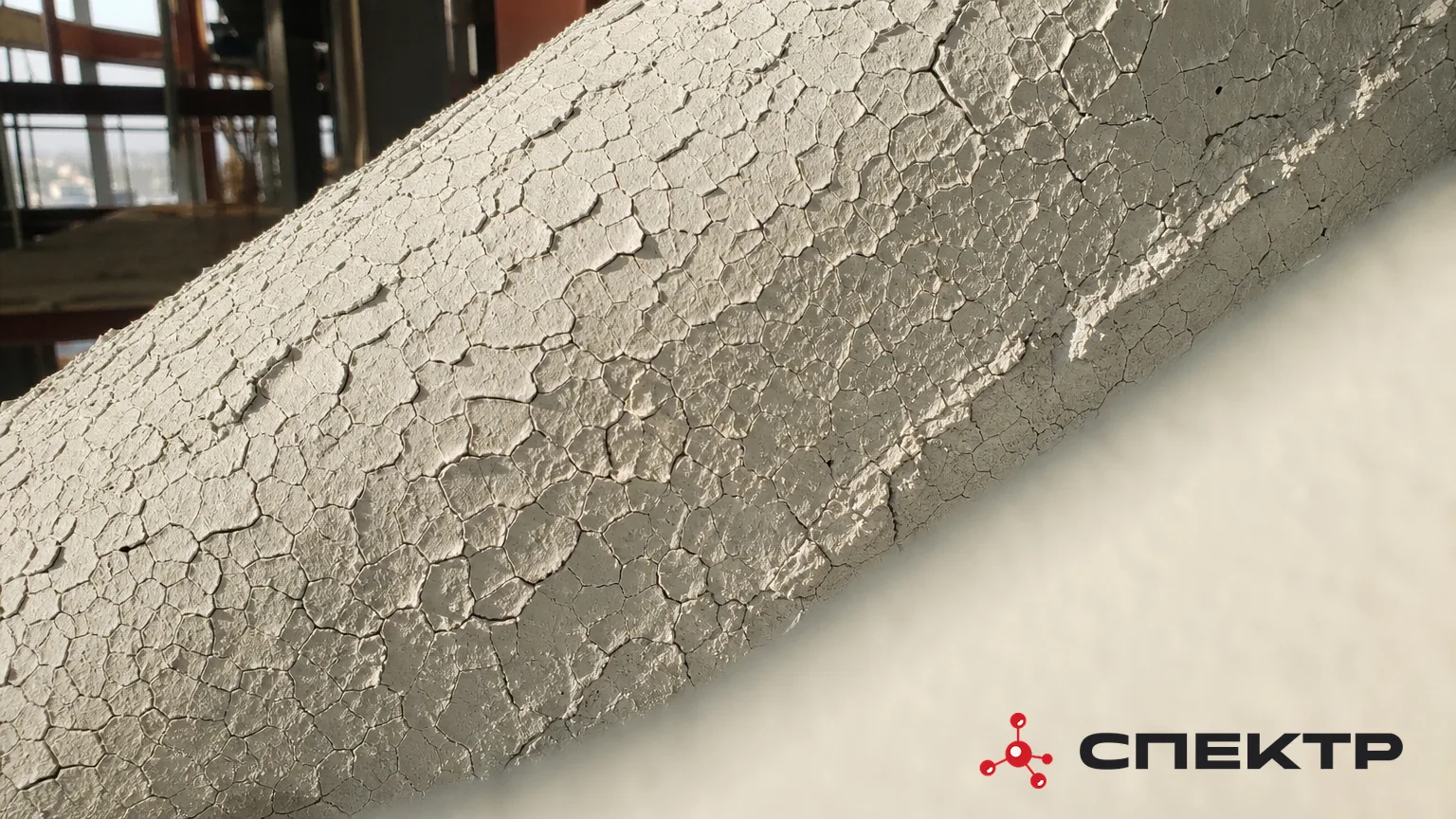

Мелкая сетка на поверхности и отдельные раскрытые трещины — разные истории, хотя выглядят похоже.
Сетка обычно означает слишком быстрое высыхание верха при подвижной нижней части слоя: жара, прямое солнце на конструкции, сквозняк, работа обогревателями направленного действия. Верх стягивается, низ ещё нет.
Раскрытые трещины чаще связаны с превышением толщины за проход или с суммарной толщиной, набранной быстрее, чем предусмотрено картой. Ещё один источник — подвижка основания: покрытие, нанесённое до окончания монтажа, получает нагрузку и деформацию, на которую не рассчитано.
Отдельно стоят трещины по границам захваток и по стыкам. Там причина организационная: разные бригады, разные условия, разное время нанесения на соседних участках.
Отслоение
Самый неприятный дефект, потому что он почти всегда означает, что проблема лежит в самом низу цепочки.
Типовые источники: недостаточная степень подготовки поверхности, остатки масла, соли или окалины, влага на металле в момент нанесения, работа при температуре поверхности ниже точки росы, несовместимость с ранее нанесённым грунтом или со старым покрытием, которое не удалили.
Отслоение имеет свойство расползаться. Оно редко ограничивается тем пятном, которое видно при обходе: если условие нарушалось на всей захватке, то и сцепление там слабое на всей захватке, просто пока держится.
Требования к подготовке основания и допустимые грунты для каждого состава указаны в его техдокументации. Универсального ответа тут нет: то, что допустимо под один продукт линейки, не переносится на другой.
Пузыри, кратеры, шагрень и пропуски
Пузыри и точечные кратеры чаще всего связаны с преждевременным перекрытием слоя, когда летучая фаза выходит уже сквозь свежий материал. Второй источник — пористое или загрязнённое основание, из которого при нагреве выходит воздух.
Пропуски и просветы — это не про материал, а про организацию. Они собираются в предсказуемых местах: внутренние углы, зоны за связями и трубопроводами, верх балок под перекрытием, обратная сторона профиля, узлы креплений. Всё, куда неудобно дотянуться и что не видно с уровня лесов.
Отдельная категория — участки, которые сознательно оставили под монтаж и забыли закрыть после него. Сварные стыки, болтовые соединения, места примыкания. Формально дефекта нанесения нет, покрытия тоже нет.
Неровная поверхность с выраженной фактурой сама по себе не отбраковывает покрытие, если проектная толщина набрана. Но она усложняет контроль: прибор на бугре и во впадине даёт разные показания, и разброс замеров растёт настолько, что по нему уже трудно судить о фактическом состоянии слоя.
Причины у шагрени те же, что у большинства режимных дефектов: неверная вязкость, изношенное сопло, слишком большая дистанция при распылении, работа по ветру на открытой площадке. Иногда добавляется нанесение по недостаточно обеспыленной поверхности.
Как это исправляют
Порядок работ зависит от того, где нарушено условие, а не от размера пятна.
- 01Подтёки и наплывыСнимают до нормальной толщины механически и восстанавливают слой в этой зоне по той же технологии, что и основной объём.
- 02Поверхностная сетка трещинИногда достаточно перекрыть дополнительным проходом, но только после того, как убран источник: солнце, сквозняк, режим прогрева.

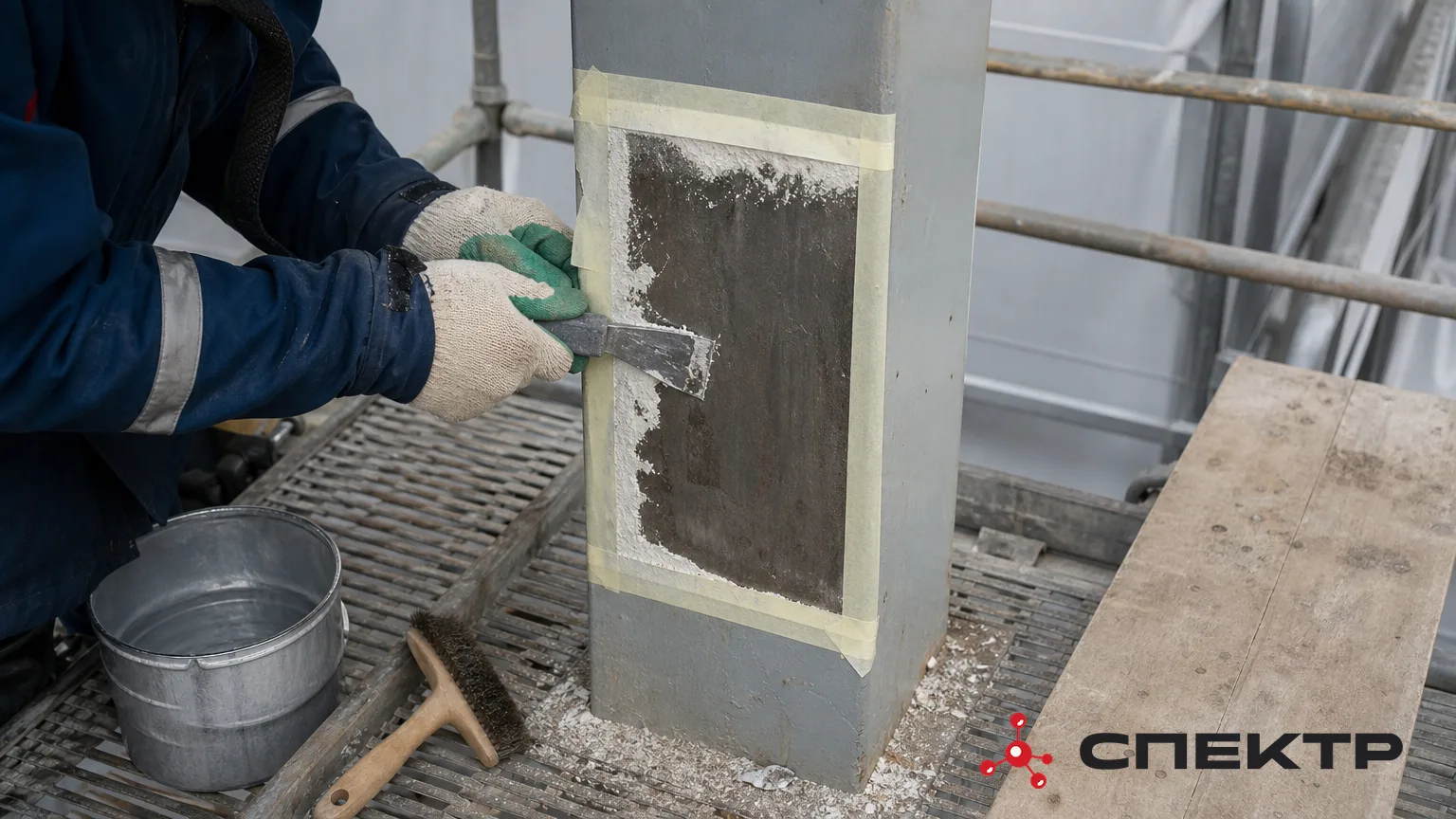

- 03Раскрытые трещины и отслоениеПочти всегда означают удаление покрытия на участке до основания, повторную подготовку металла и полный цикл нанесения заново.
Ремонт по любому сценарию оформляется как отдельный объём работ, с актами и с фиксацией того, что именно изменили в условиях. Иначе через месяц дефект возвращается на том же месте, и разбор начинается с нуля.
Вывод
Список дефектов при сдаче полезнее читать не как претензию к покрытию, а как отчёт о том, что происходило на площадке. Подтёк говорит про режим, сетка — про климат, отслоение — про подготовку, пропуски — про доступ и организацию.
Разбирать это лучше не на обходе перед сдачей, а по ходу работ, пока каждый слой ещё открыт для контроля.
- Подтёк на покрытии — это только эстетический дефект?
- Нет. Рядом с наплывом почти всегда есть зона недобора, а сам наплыв высыхает и полимеризуется по другому сценарию, потому что толщина в этой точке кратно больше.
- Можно ли перекрыть мелкую сетку трещин ещё одним слоем без переделки?
- Иногда достаточно, но только после того, как убран источник: солнце, сквозняк или режим прогрева, вызвавший слишком быстрое высыхание верха слоя.
- Почему отслоение считается самым неприятным дефектом?
- Потому что оно почти всегда связано с нарушением подготовки основания на всей захватке и имеет свойство расползаться дальше видимого при обходе пятна.
- От чего зависит порядок ремонта конкретного дефекта?
- От того, на каком этапе нарушено условие — подготовка, режим нанесения, климат или толщина слоя, а не от размера видимого пятна.
- Когда лучше выявлять такие дефекты — при сдаче объекта или по ходу работ?
- По ходу работ, пока каждый слой ещё открыт для контроля, а не на обходе перед сдачей, когда покрытие уже закрыто следующими этапами.
