Кабель и кабельные линии, подбор под конструкцию кабельной системы

Следующий тип

Тип конструкций 05 / 06 01 металлоконструкций 02 железобетонных конструкций 03 композитных материалов 04 воздуховодов 05 кабеля 06 оцинкованных профилей

01 · задача

Зачем нужна огнезащита кабелей и кабельных линий

Кабельные линии - часть инженерной инфраструктуры объекта, поэтому решение по огнезащите соответствует функции системы, условиям прокладки и требованиям проектной документации.

Покрытие применяется для решения подтверждённой задачи конкретной кабельной системы. Учитываются тип линии, способ прокладки, фактическая поверхность, существующие покрытия и характеристики применяемой системы.

02 · решение спектр

Подбираем решения по огнезащите кабелей и кабельных линий с учётом конструкции системы, условий эксплуатации, требований объекта и технической документации материала.

Покрытие рассматривается как часть конкретного технического решения: сначала определяем, какие элементы защищаются и в каких условиях эксплуатируются.

Для ответственных объектов проверяем техническую применимость материала, затем определяем технологию обработки и только после этого рассчитываем объём поставки.

что уточняют

Линия, лоток или проходка

С кабелем первым делом уточняют предмет защиты. Огнезащита кабельной линии, огнезащита лотка и заделка кабельной проходки через преграду это три разные задачи с разными требованиями, и подменять их друг другом нельзя.

Что решает состав по кабелю

Задача не в пределе несущей способности, у кабеля её нет. Задача в том, чтобы горение не пошло по трассе: кабельная линия проходит через этажи и отсеки и без защиты сама становится путём распространения огня.

Почему расчёт другой

У несущей конструкции считают критическую температуру стали и приведённую толщину. У кабеля работают тип и сечение, способ прокладки, плотность укладки в лотке, материал оболочки. Толщина покрытия подбирается по этим данным и подтверждается протоколами испытаний на конкретную систему.

Что нужно для расчёта

Марки и сечения кабеля, протяжённость и способ прокладки, требования раздела пожарной безопасности, условия эксплуатации.

Продукция спектр Конструктивный огнезащитный состав СПЕКТР-ЭКО

состав для кабельных линий

технологические преимущества

· Однокомпонентный материал

· Нанесение до 4000 мкм за один проход

· Высыхание на отлип 15-30 мин

· Жизнеспособность 12 мес. после вскрытия

дополнительные свойства

· Антикоррозионная защита

· Влагостойкость 100 % через 15 мин

· Эластичность, покрытие не растрескивается

· Колеровка по RAL

эксплуатационные преимущества

· Null

· Эксплуатация -70…+60 °C

· Устойчивость к трещинам

· Ремонтопригодность

где применяется

· Кабельные линии

· Кабельные трассы

· Лотки и кабельные каналы

· Промышленные объекты

· Энергетические объекты

Толщина за один проход 4000 мкм

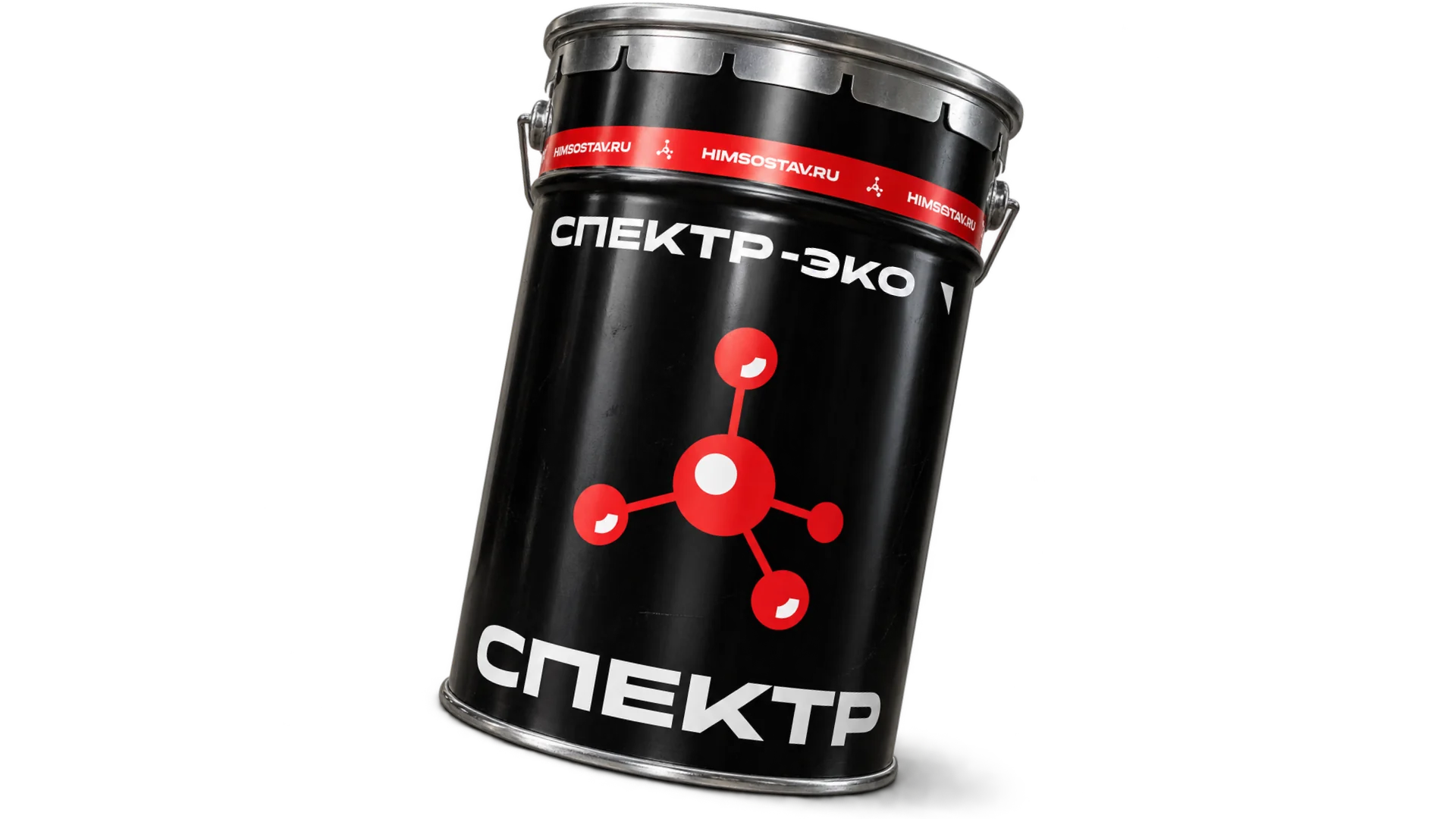

Огнезащитный состав СПЕКТР-ЭКО в таре производителя: ведро и банка

2.1

Основание и подготовка

Кабельные линии и кабельные проходки

Подготовка поверхности Очистка и обезжиривание поверхности линии. Режим подготовки согласуется по регламенту объекта.

ТСП и расход Рассчитываются по спецификации объекта для выбранной позиции линейки

Межслойная сушка По ТДС выбранной позиции: зависит от температуры и толщины слоя

Кабельный лоток на подвесах: силовые кабели с медными жилами в срезе, гофрированные трубы и рукава

Технология нанесения

Этап 01 Подготовка основания Очистка и обезжиривание поверхности линии. Режим подготовки согласуется по регламенту объекта.

Этап 02 Оборудование Безвоздушное нанесение или ручной инструмент. Выбор зависит от площади, геометрии сечений и доступа к конструкции.

Этап 03 Межслойная сушка Интервалы берутся из актуального ТДС. Толстый слой за проход сокращает число слоёв и время на объекте.

Этап 04 Контроль ТСП Замер толщины сухой плёнки по участкам, фиксация в акте скрытых работ вместе с представителем технадзора.

Подтверждение предела

Для этого типа конструкций огнезащитная эффективность подтверждается протоколом испытаний конкретной системы, а не переносом значений с металлоконструкций.

Климат и нанесение

климатические зоны

· ХЛ1

· УХЛ1 по ГОСТ 9.401-91

условия эксплуатации

· Влажный морской климат

· Сухой тропический климат

· Эксплуатация при полном обводнении

параметры нанесения

· Температура нанесения -25…+40 °C

· Толстый слой за один проход

Документы по составу
