Чем струйное пламя отличается от пожара пролива
Пожар пролива, о котором обычно говорят применительно к УВГ, возникает при разливе жидкого углеводорода и его последующем воспламенении. Пламя в этом случае распространяется над поверхностью разлива, и конструкция подвергается интенсивному, но по характеру более статичному тепловому воздействию.
Jet Fire — принципиально другая ситуация. Она возникает при истечении горючего газа или жидкости под давлением через отверстие, трещину или повреждённое соединение с последующим воспламенением струи. Пламя в этом случае не просто нагревает конструкцию — оно бьёт в конкретную точку направленным потоком высокой скорости. К тепловой нагрузке добавляется механическое и аэродинамическое воздействие самой струи на поверхность, в зоне контакта пламени с конструкцией. Это два разных физических процесса, и рассматривать их как один и тот же режим горения было бы ошибкой.
Почему подтверждение для одного сценария не переносится на другой
Отсюда следует практический вывод, важный для проектировщика и для технического директора: протокол испытания, полученный для условий пожара пролива, не подтверждает работу системы в условиях направленного струйного пламени. Это разные методики испытания, разные условия воздействия на образец и, соответственно, разные документы, которые эти условия подтверждают.
Что значит «отдельная доказательная база»

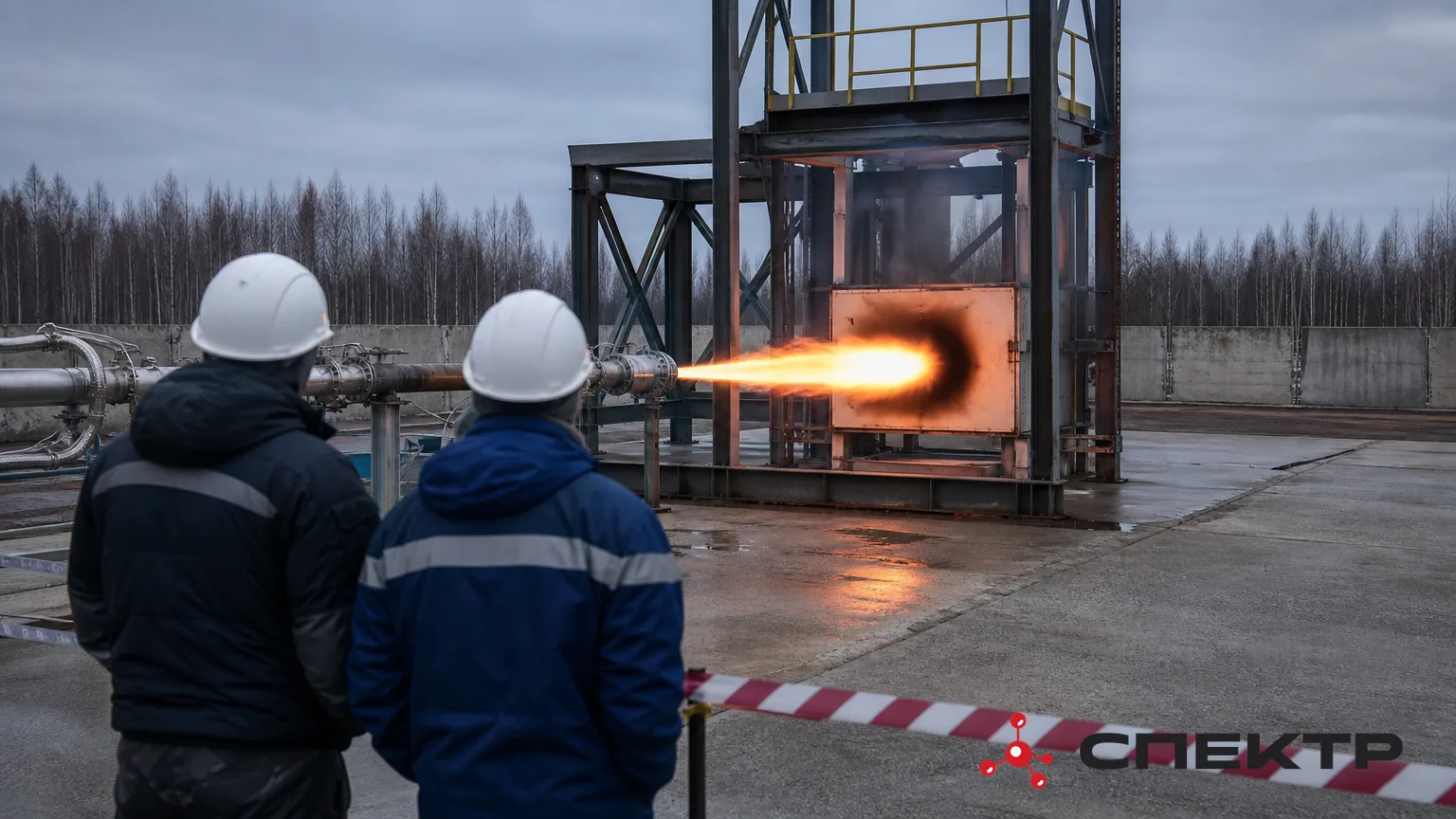

Для сценария Jet Fire система защиты должна быть подтверждена испытанием, которое воспроизводит именно направленное струйное воздействие, а не общий нагрев поверхности. Это отдельная методика, отдельный протокол и, зачастую, отдельное конструктивное решение по узлу, а не только по материалу покрытия. Зона предполагаемого струйного воздействия на объекте — фланцевые соединения, задвижки, участки трубопровода с повышенным риском утечки — определяется на этапе анализа опасностей объекта, и именно под эти зоны формулируется требование к системе.
Здесь принципиально не подменять одно другим: наличие подтверждения для условий УВГ по пожару пролива — это не то же самое, что подтверждение для Jet Fire. Использовать формулировки, которые создают такое впечатление, для этой ниши недопустимо, потому что цена ошибки на объекте с обращением горючего газа под давлением выше, чем на большинстве других промышленных объектов.
Что это значит для проекта на практике
Для инженера это означает: если в анализе опасностей объекта зафиксирован риск струйного пламени на конкретном узле, для этого узла в задании на проектирование должен быть прямо указан именно сценарий Jet Fire, а не общая формулировка «нефтегазовый объект» или «УВГ». Подрядчик и поставщик должны получать это требование явно, чтобы подбирать решение и подтверждающие документы под конкретный сценарий, а не по аналогии с соседним, менее жёстким режимом.
Частая ошибка в обе стороны

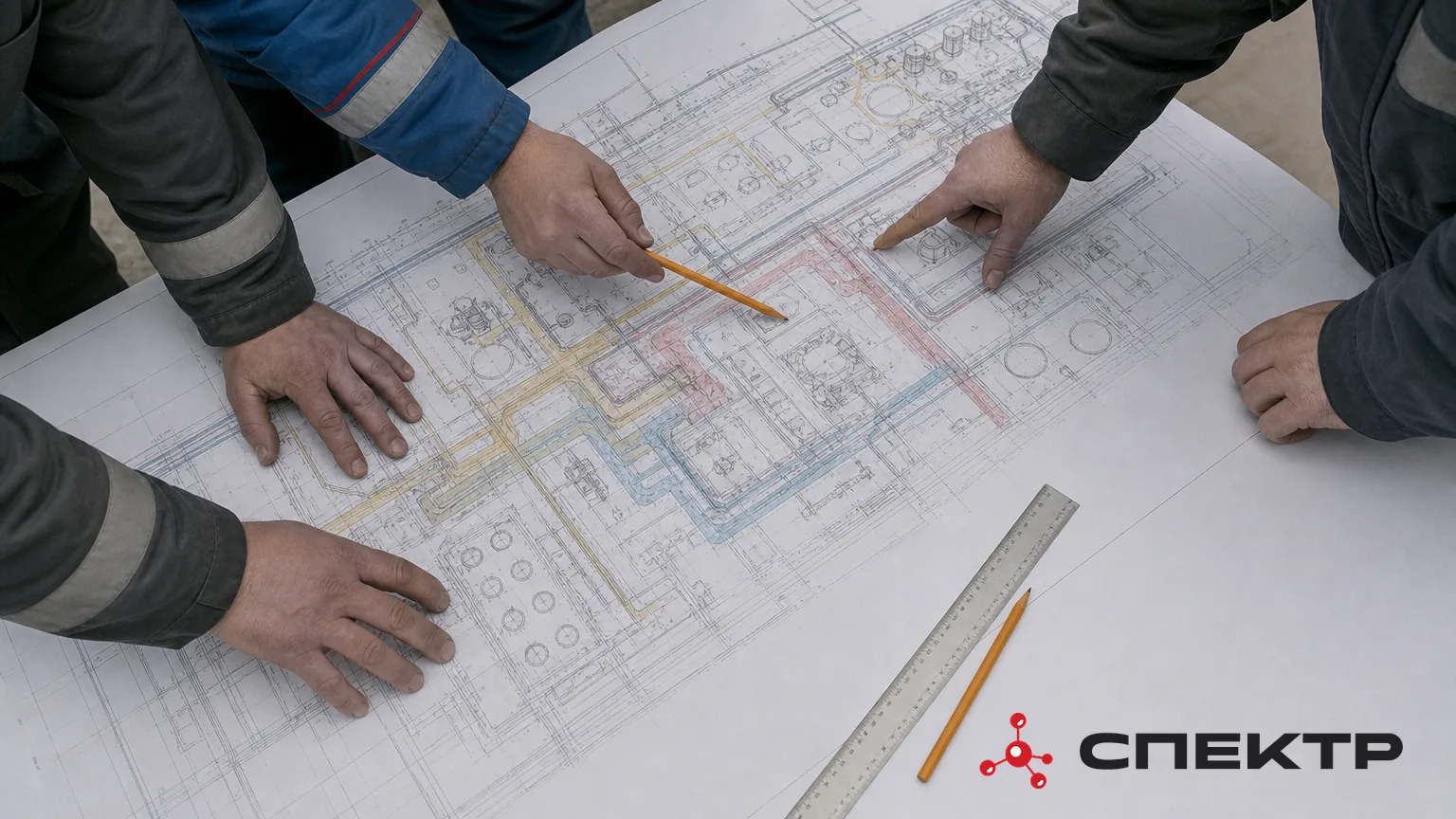

Правильная точка отсчёта — карта рисков объекта: где в принципе возможна направленная струя горящего газа под давлением, а где только пожар пролива. Требование к системе формулируется по этой карте, а не одной фразой на весь объект.
Практический вывод
Углеводородное горение и струйное пламя — соседние, но разные инженерные задачи, и объединять их в один пункт проекта не стоит. Там, где риск Jet Fire реален, требование к системе огнезащиты и к её подтверждению формулируется отдельно, под конкретный узел и конкретный сценарий, а не заимствуется у более общего случая пожара пролива.
- Чем Jet Fire отличается от пожара пролива с точки зрения воздействия на конструкцию?
- При пожаре пролива конструкция подвергается статичному тепловому воздействию над поверхностью разлива. При Jet Fire добавляется направленный поток высокой скорости, который создаёт механическое и аэродинамическое воздействие в точке контакта.
- Можно ли использовать протокол испытания для пожара пролива как подтверждение защиты от Jet Fire?
- Нет. Это разные методики испытания с разными условиями воздействия на образец, поэтому один протокол не подтверждает работу системы в другом сценарии.
- Как определить, где на объекте нужно закладывать сценарий Jet Fire?
- Зона предполагаемого струйного воздействия — фланцевые соединения, задвижки, участки трубопровода с повышенным риском утечки — определяется на этапе анализа опасностей объекта.
- Какая ошибка чаще встречается при формулировке требований к огнезащите на нефтегазовых объектах?
- Одна крайность — не заметить локальный риск Jet Fire и спроектировать узел под более мягкий сценарий пожара пролива. Вторая — распространить требование по Jet Fire на весь объект, где направленное струйное воздействие физически невозможно.
- Что должно быть указано в задании на проектирование, если на узле есть риск Jet Fire?
- Для этого узла должен быть прямо указан сценарий Jet Fire, а не общая формулировка «нефтегазовый объект» или «УВГ», чтобы подрядчик и поставщик подбирали решение под конкретный сценарий.
