Конструктивный огнезащитный состав СПЕКТР-А: где заканчивается тонкослойное решение той же серии

Откуда в одном проекте берутся два решения

Каркас редко бывает однородным. Колонны нижнего яруса, ригели, связи, элементы под перекрытием, узлы опирания работают по-разному и нагружены по-разному. Предел огнестойкости проект назначает не «на здание», а на группы конструкций, и по каждой группе идёт свой расчёт.

Дальше расчёт упирается в сочетание трёх вещей: требуемый предел, приведённая толщина металла элемента и условия, в которых конструкция стоит. По части элементов тонкослойная система сходится. По другой части набирать нужную защиту вспучивающимся покрытием либо перестаёт получаться, либо получается ценой такого числа слоёв и такой длительности работ, что решение теряет смысл.

В этот момент раздел проекта переходит к конструктивной огнезащите. Не потому что тонкослойное решение хуже, а потому что у него другая область.

Что меняет толстый слой

Тонкослойный состав работает через химию: при нагреве покрытие вспучивается и образует пористый теплоизолирующий слой. Конструктивное решение работает через физику: слой материала сам по себе замедляет прогрев стали. Отсюда все различия в работе.

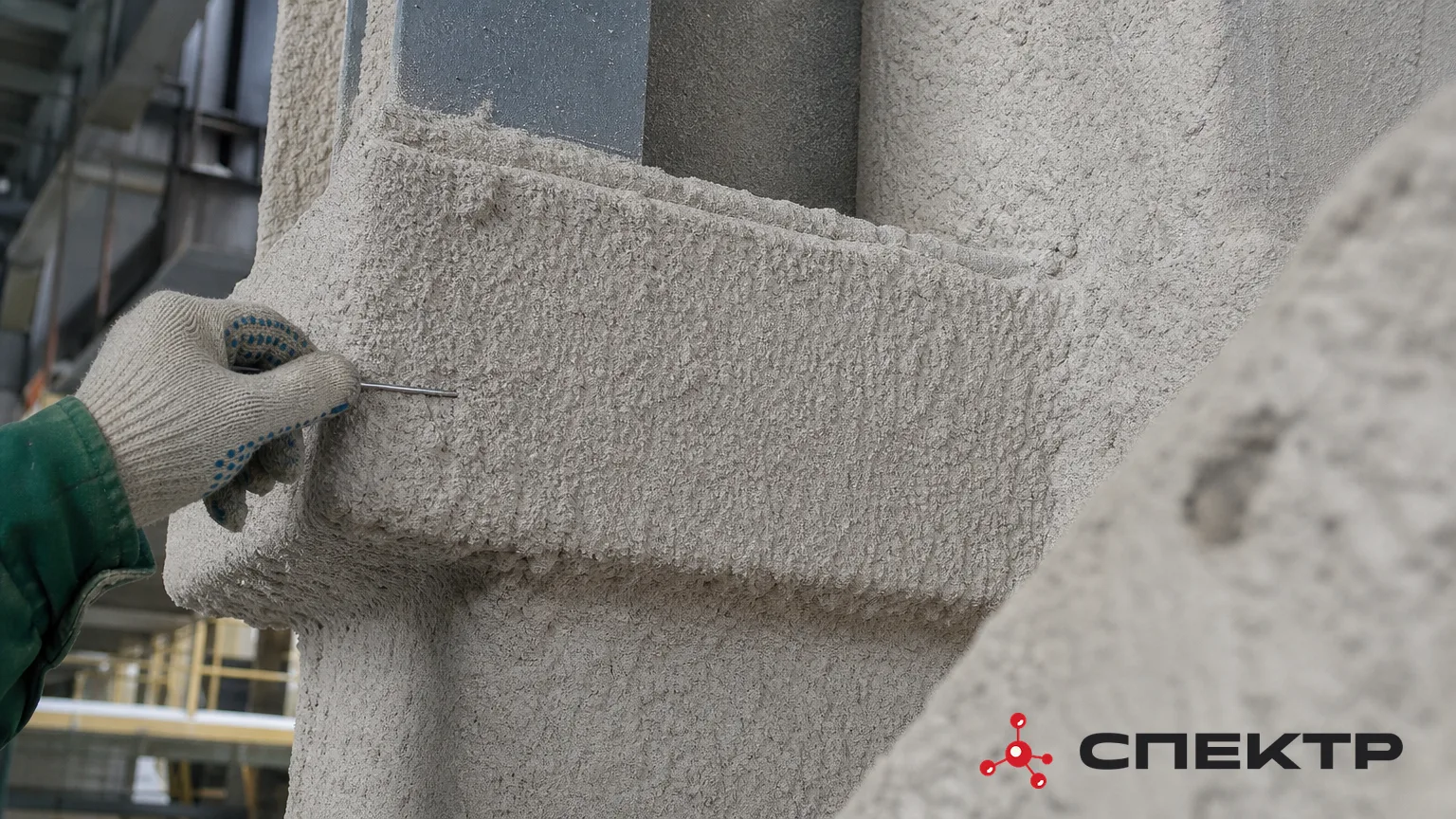

Слой набирают толще, значит меняется трудоёмкость и способ нанесения. Меняется масса покрытия, и её учитывают в расчёте нагрузок на конструкции. Меняется геометрия: покрытие заметно на конструкции, и это учитывают там, где рядом проходят коммуникации, есть примыкания или ограниченные зазоры между элементами. Меняется график: сушка и набор прочности толстого слоя идут по своему режиму, указанному в техдокументации продукта.

Меняется и подход к контролю. Пооперационное освидетельствование, захватки, фиксация каждого технологического слоя здесь важнее, чем на тонком покрытии, потому что объём скрытых работ больше.

Место конструктивного СПЕКТР-А в серии

Конструктивный огнезащитный состав СПЕКТР-А продолжает ту же серию, что и тонкослойный. Смысл серии в том, что оба продукта рассчитаны на близкие условия применения, и проектировщику проще состыковать их в одном объекте: единая логика подготовки основания, понятная стыковка зон, одна линия документации и один поставщик.

Это не значит, что характеристики у них общие. Продукты разные, техдокументация у каждого своя, и параметры одного на другой не переносят. Совпадение серии упрощает подбор и снабжение, но не отменяет проверку по ТДС.

Отдельно стоит развести с базовым конструктивным решением линейки. Конструктивная огнезащитная обмазка СПЕКТР — это другая позиция, со своей документацией и своей областью применения. Одинаковое слово «конструктивная» в названиях не делает продукты взаимозаменяемыми, и в спецификации это пишут полностью.

Что выписывают из техдокументации перед проектом

Числовые значения по продукту в статьях мы не приводим: они стоят в актуальном ТДС и обновляются вместе с ним. Перед тем как закладывать решение в проект, из документации выписывают:

• условия эксплуатации, для которых состав подтверждён
• требования к подготовке основания и к грунтовочному слою
• допустимые способы нанесения и требования к оборудованию
• порядок набора слоя, режим сушки между слоями и режим набора прочности
• массу покрытия, которую нужно учесть в расчёте конструкций
• необходимость и тип защитного или финишного слоя, если он предусмотрен
• условия хранения материала и требования к транспортировке

Где заканчивается применимость

Конструктивное решение не универсальное, и границы у него жёсткие.

• Оно не переносится на другие основания: железобетон защищают отдельной обмазкой для ЖБ, а оцинкованные конструкции и воздуховоды закрываются своими позициями линейки.
• Оно не заменяет решение под углеводородный режим: если проект переводит конструкцию в режим УВГ или учитывает Jet Fire, берут состав, подтверждённый именно для этих условий.
• Оно не отменяет ограничений по среде: если объект даёт воздействие, которого нет в перечне подтверждённых условий эксплуатации, ответ отрицательный независимо от требуемого предела.

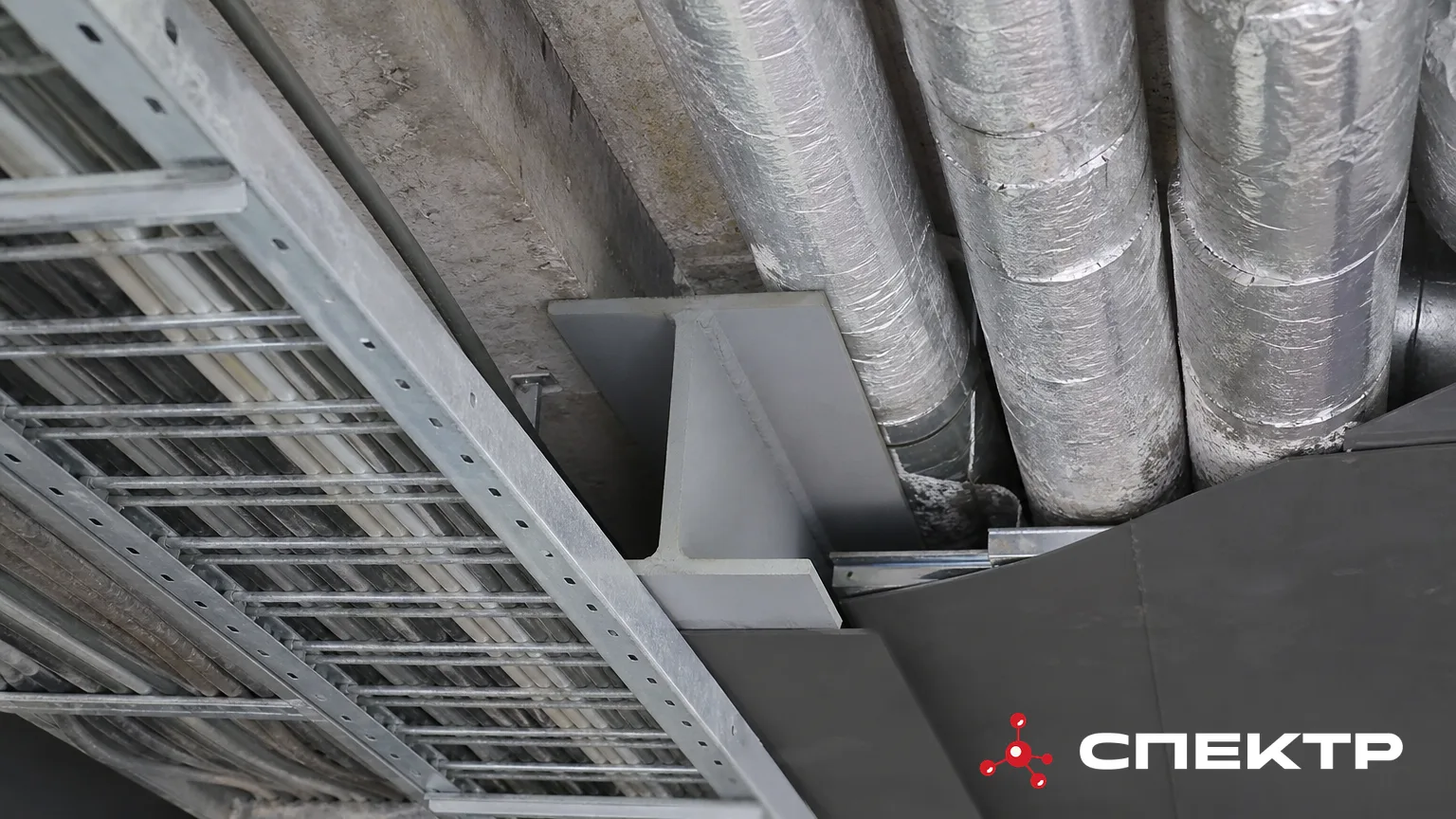

• Оно не решает вопрос доступа: толстый слой требует места вокруг конструкции и рабочего доступа к ней, и там, где элемент зажат между коммуникациями, решение либо меняют, либо переносят нанесение на этап до монтажа.

Как это планируют

Переход между тонкослойной и конструктивной зоной закладывают в проект, а не решают на площадке. В рабочей документации это выглядит как перечень конструкций с указанием системы по каждой группе, включая стыковку зон и обработку узлов на границе.

На объекте это превращается в отдельные технологические карты, отдельные захватки и отдельные акты. Смешивать зоны в одном акте не получится: у систем разный порядок работ и разные точки контроля.

Мы — СПЕКТР, и на таких объектах обычно подключаемся на стадии, когда проектировщик ещё определяет границу между решениями. Перекроить её потом, когда материал закуплен и часть каркаса закрыта, дороже, чем обсудить до начала работ.

Подобрать конструктивное решение под конкретные группы конструкций и получить документацию по позициям серии можно здесь: «Конструктивная огнезащитная обмазка СПЕКТР».
