Что изменилось на самом деле
Предел огнестойкости назначают не покрытию, а конструкции в её расчётной схеме и в её роли на объекте. Толщина огнезащитного слоя это результат расчёта, а не свойство материала. В расчёт входят приведённая толщина элемента, степень его загруженности, критическая температура для этого элемента и требуемый предел, который берут из назначения помещения и характеристик здания.
Перепланировка меняет почти все входные данные сразу. Снятые перегородки перераспределили нагрузку по каркасу. Антресоль добавила её туда, где её раньше не было. Подвешенное оборудование изменило работу балок. Новые стойки появились в расчётной схеме как элементы, которых в исходном проекте не существовало. Часть колонн стала загружена сильнее, часть слабее.
Загруженность входит в расчёт напрямую: чем ближе элемент к своему пределу по несущей способности, тем ниже температура, при которой он этот предел теряет. Покрытие, посчитанное под прежнюю схему, под новую считается заново, и результат может оказаться другим.
Отдельно меняется требуемый предел. Он привязан к назначению помещения и к тому, что в нём происходит. Смена технологии, смена категории помещения, появление антресоли как самостоятельного уровня способны поднять требование к конструкциям, которые физически остались прежними.
Где покрытия просто нет

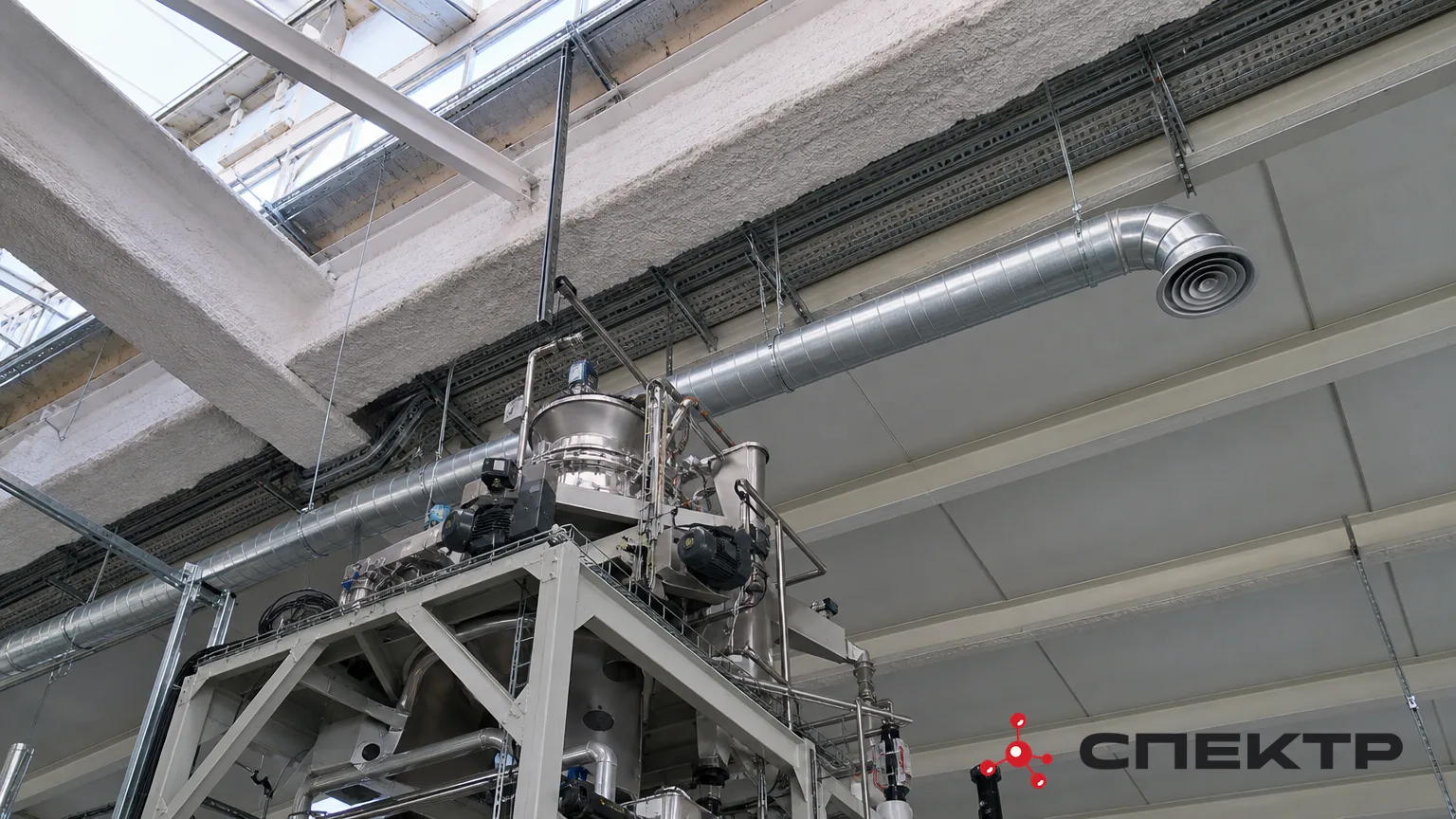

Новые стойки и элементы усиления смонтировали без огнезащиты: раздел не пересматривали, и в ведомость они не попали. Кронштейны под оборудование приварили прямо к защищённым балкам, и вокруг швов покрытие получило термическое повреждение. Проёмы под трассы вырезали по месту, кромки остались открытыми. Отверстия под крепёж прошли сквозь слой.
По площади это мелочь. По логике системы это разрывы сплошности на элементах, для которых предел нормируется целиком, а не в среднем.
Что нужно было сделать иначе
Перепланировка, которая затрагивает несущий каркас, тянет за собой не только раздел конструкций. Раздел огнезащиты пересматривают в той же работе.
Сначала обновляют расчётную схему и получают новые усилия в элементах. Затем сверяют назначение помещений и требуемые пределы. После этого пересчитывают огнезащиту по обновлённой ведомости: старые элементы с новой загруженностью, новые элементы целиком, узлы соединения нового со старым. И только потом решают, что делать с существующим покрытием: оставить, дополнить или заменить на отдельных группах конструкций.
Нанести дополнительный слой поверх старого можно не всегда. Совместимость проверяют по технической документации продукта и по фактическому состоянию покрытия. Если исходная система неизвестна, вариантов остаётся заметно меньше.
Вывод для собственника
Целое покрытие и достаточное покрытие это разные вещи. Огнезащита привязана к расчётной схеме объекта, а расчётная схема живёт ровно до первой серьёзной переделки.
Поэтому раздел огнезащиты закладывают в проект перепланировки на входе, вместе с разделом конструкций. На входе это работа расчётчика по обновлённым исходным данным. После запуска производства это работа в действующем цехе, с доступом по ночам, лесами между оборудованием и остановками участков.
СПЕКТР при изменении конструктивной схемы считает огнезащиту заново по обновлённой ведомости: какие элементы попадают под пересчёт, где хватает дополнения существующей системы, а где нужна замена. Как устроена проектная часть работы по объекту: «Проектирование огнезащиты».
- Если огнезащитное покрытие внешне целое, значит перепланировку можно не учитывать?
- Нет. Целое покрытие и достаточное покрытие — разные вещи: предел огнестойкости привязан к расчётной схеме, а не к внешнему виду слоя.
- Что именно входит в расчёт толщины огнезащиты?
- Приведённая толщина элемента, степень его загруженности, критическая температура для конкретного элемента и требуемый предел, который берут из назначения помещения и характеристик здания.
- Новые стойки и кронштейны, поставленные при перепланировке, нужно защищать отдельно?
- Да. Если раздел огнезащиты не пересматривали, такие элементы просто не попали в ведомость и остаются без покрытия.
