Что вообще проверяет предел огнестойкости
Предел огнестойкости конструкции — это не абстрактное число из справочника, а результат испытания по определённому температурному режиму. Для большинства гражданских и промышленных зданий испытание строится на стандартной температурной кривой: нагрев начинается плавно и нарастает по графику, характерному для развития пожара в помещении с обычной горючей нагрузкой — древесиной, бумагой, тканями, мебелью. Такой режим в нормативной литературе часто называют целлюлозным.
Объект, где обращаются нефть, газ или нефтепродукты, горит по другой логике. При разливе и воспламенении жидкого углеводорода или при истечении и возгорании газа температура в очаге нарастает значительно быстрее, чем при целлюлозном пожаре, и достигает высоких значений практически сразу после начала горения. Такой режим называют углеводородным горением, сокращённо УВГ. Конструкция, которую испытывали и рассчитывали под целлюлозный режим, в условиях УВГ прогревается по другому графику — и предел, полученный для одного режима, не описывает поведение конструкции в другом.
Почему нельзя просто взять привычную цифру
Соблазн понятен: предел огнестойкости в проекте уже есть, менять привычную схему не хочется, и кажется логичным просто перенести подтверждённое значение R на объект с иным сценарием горения. Это ошибка, а не упрощение. Показатель R получен для конкретного температурного режима испытания, и сравнивать между собой значения, полученные по разным режимам, напрямую нельзя — они описывают разное поведение конструкции во времени.
Дальше вступает физика самой конструкции. Стальной элемент теряет несущую способность при достижении критической температуры стали — и в условиях УВГ, где температура в очаге растёт быстрее, металл может выходить на критическое значение раньше, чем в сценарии, для которого изначально считалась защита. Система, спроектированная без учёта режима горения, может просто не успевать выполнять свою функцию в реальном для объекта сценарии.
Отдельная тема — крепление и адгезия покрытия. При резком и раннем скачке температуры они работают иначе, чем при постепенном прогреве: тепловой удар предъявляет к системе защиты требования, которых нет в целлюлозном сценарии. Поэтому для объектов с УВГ система огнезащиты подбирается и подтверждается применительно именно к этому режиму, а не переносится с типового проекта металлоконструкций.
На что смотреть при проектировании для объекта с УВГ
- В задании на проектирование должен быть явно указан режим пожара, для которого рассчитывается защита: целлюлозный, углеводородный или, для отдельных узлов с истечением горящего газа под давлением, режим реактивного пламени. Без этой формулировки исполнитель и поставщик по умолчанию будут исходить из привычного целлюлозного сценария.
- Подтверждение системы должно относиться именно к тому режиму, который указан в задании. Протокол испытания, полученный для целлюлозного режима, не подтверждает работу системы в условиях УВГ, даже если цифра предела в нём выглядит убедительно.
- Для условий углеводородного горения на промышленных объектах чаще применяется конструктивная (обмазочная) огнезащита, которая формирует слой заданной толщины по расчёту под конкретную конструкцию. Тип и толщина слоя определяются расчётом и техническим документом конкретного продукта, а не берутся по аналогии с соседним объектом.

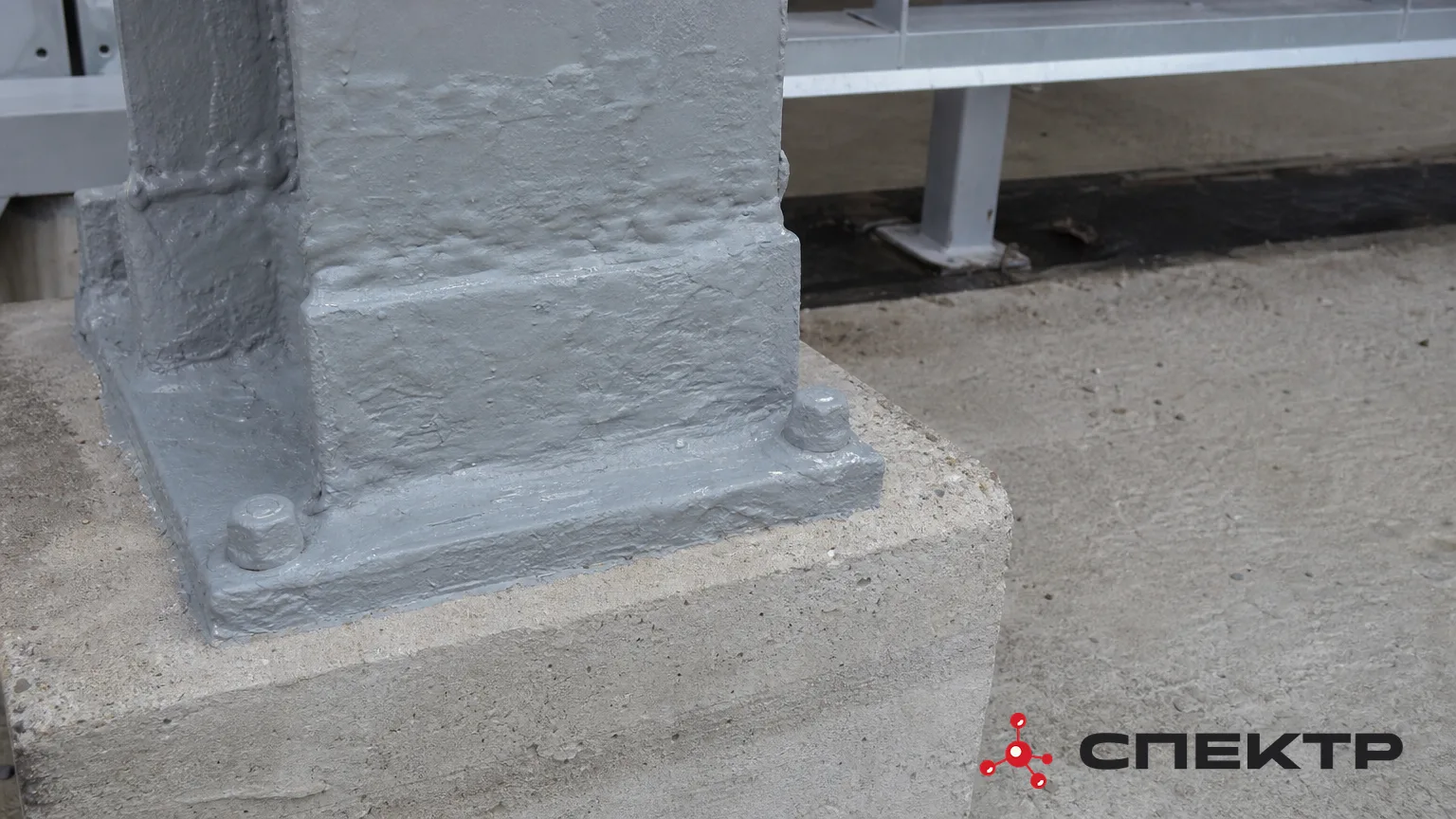

- Основание и узлы крепления конструкции проверяются отдельно. Опорные узлы, сварные соединения и места примыкания в условиях резкого нагрева работают в более жёстком режиме, и на них стоит обращать внимание уже на стадии проектирования, а не после монтажа.
Типичные ошибки на этой стадии проекта
- Формулировка задания без явного указания режима горения, из-за чего подрядчик и поставщик по умолчанию предлагают решение для целлюлозного сценария.
- Выбор системы по каталожному названию «для нефтегаза» без проверки, что подтверждение относится именно к тому режиму и к той конструкции, которая есть на объекте.
- На стыке проектирования и снабжения: в проект закладывают один продукт, а в закупку уходит другой, «похожий по назначению». Для объекта с УВГ такая замена меняет расчёт целиком, а не только позицию в смете.
Кто на объекте отвечает за формулировку режима
Задание с указанием режима пожара обычно формирует технологическая часть проекта совместно с проектировщиком раздела огнезащиты, а утверждает технический директор или главный инженер проекта. Это решение не делегируется снабжению: снабжение работает с тем, что написано в задании, и не может само определить, целлюлозный это объект или объект с обращением углеводородов.
Подрядчик, который выполняет нанесение, тоже не источник этого решения — его задача выполнить систему по проекту. Если подрядчик получает задание без указания режима и молча выбирает решение сам, это признак того, что раздел проекта нуждается в доработке, а не в исправлении на площадке постфактум.

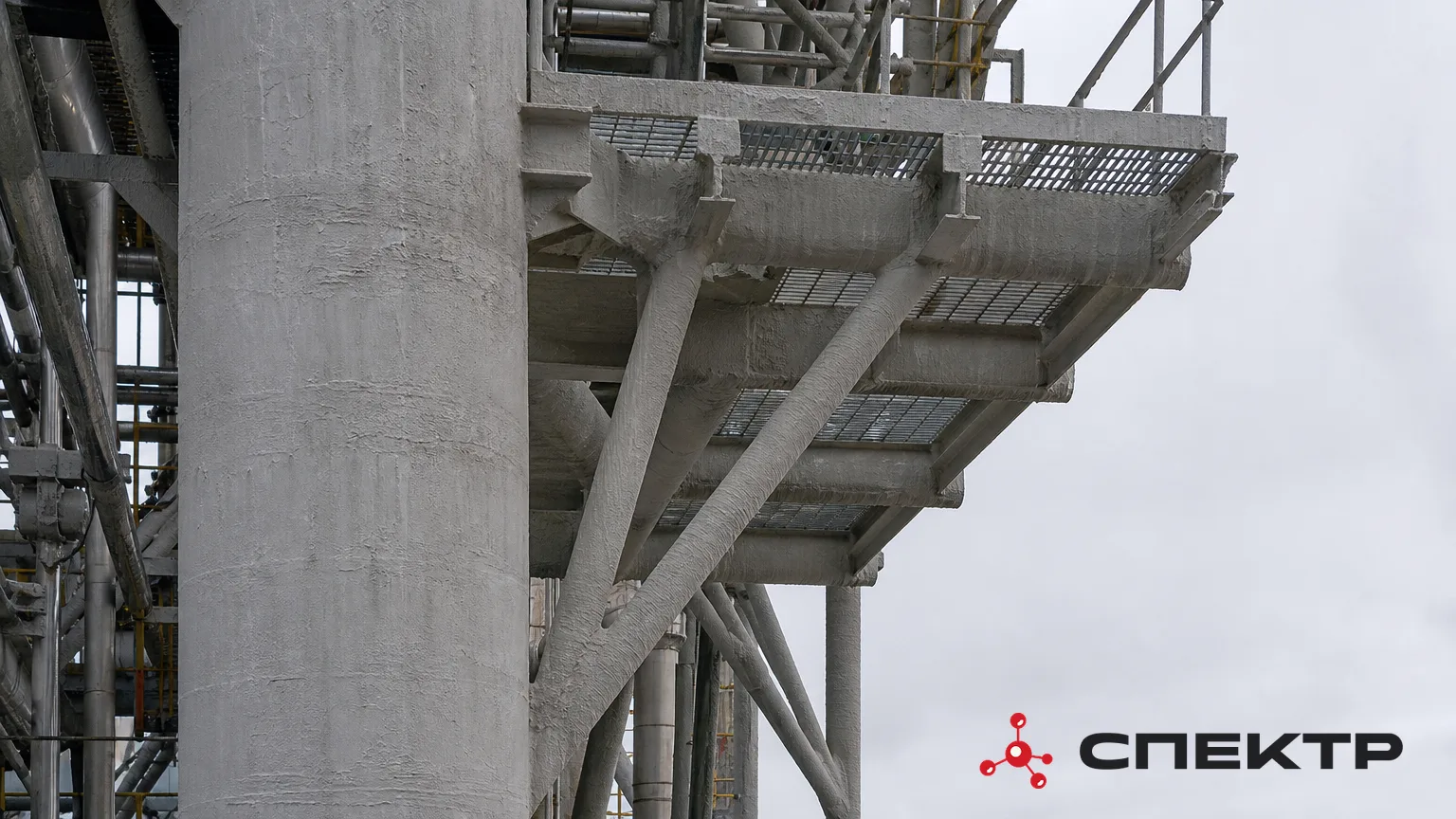

Чем это отличается для лёгких и массивных конструкций
Логика режима горения не отменяет разницу между типами конструкций. У массивной стальной конструкции запас времени до критической температуры больше за счёт собственной теплоёмкости металла, у элемента с малой приведённой толщиной металла — меньше. Режим горения и тип конструкции — два независимых параметра расчёта, а не один и тот же вопрос, и упрощать здесь до одного из них не стоит. Расчёт под конкретную конструкцию в конкретном режиме нельзя заменить правилом «для нефтегаза берут потолще».
Когда режим горения определён на раннем этапе, расчёт системы огнезащиты становится частью проектной документации и проходит экспертизу вместе с остальными разделами. Когда режим уточняется постфактум — на этапе закупки или уже после замечаний экспертизы — это почти всегда означает пересмотр раздела проекта и повторное согласование, нередко с заменой уже закупленного материала.
Практический вывод
Работа с объектом, где возможно углеводородное горение, начинается не с подбора продукта, а с формулировки режима в задании на проектирование. Дальше уже определяется система, которая рассчитана именно на этот сценарий, и подтверждение, которое относится к нему, а не к соседнему более привычному режиму. Перенос цифр между режимами и между продуктами — это не упрощение проекта, а источник расхождения между тем, что заложено на бумаге, и тем, что происходит на объекте при реальном пожаре.
- Чем целлюлозный режим отличается от режима УВГ?
- Целлюлозный режим соответствует стандартной температурной кривой пожара с плавным нарастанием температуры, характерным для горючей нагрузки типа древесины, бумаги, ткани. При углеводородном горении (УВГ) температура в очаге нарастает значительно быстрее и достигает высоких значений почти сразу после начала горения.
- Можно ли использовать протокол испытания, полученный для целлюлозного режима, для объекта с обращением углеводородов?
- Нет. Протокол, полученный для целлюлозного режима, не подтверждает работу системы огнезащиты в условиях УВГ, даже если указанное в нём значение предела огнестойкости выглядит достаточным.
- Какая огнезащита обычно применяется для условий углеводородного горения?
- На промышленных объектах для условий УВГ чаще применяется конструктивная (обмазочная) огнезащита, формирующая слой заданной толщины, который определяется расчётом под конкретную конструкцию и техническим документом продукта.
- Кто должен указывать режим пожара в задании на проектирование?
- Задание с указанием режима пожара формирует технологическая часть проекта совместно с проектировщиком раздела огнезащиты, а утверждает технический директор или главный инженер проекта. Снабжение и подрядчик, выполняющий нанесение, это решение не принимают.
- Почему нельзя просто взять более толстый слой защиты для нефтегазового объекта вместо расчёта?
- Режим горения и тип конструкции — два независимых параметра расчёта. Массивная конструкция и элемент с малой приведённой толщиной металла ведут себя по-разному даже в одном режиме, поэтому правило «для нефтегаза берут потолще» не заменяет расчёт под конкретную конструкцию и режим.
