Почему узел выпадает из проекта
В ведомости конструкций узла нет, отдельной строки «узел примыкания балки к колонне» с решением по огнезащите в спецификации обычно тоже. Бригада наносит состав по тому, что перечислено: плоскости закрываются легко, а узел, где тесно и неудобно подвести инструмент, по остаточному принципу. Толщина в узле получается такой, какая получилась.
Нагрев не различает, где элемент, а где стык. Если сечение прогревается через незащищённую зону, полное покрытие на стержне не имеет значения.
Вторая причина организационная. База колонны доступна после бетонирования, монтажный стык после сварки, крепёж после сборки. Каждая зона достаётся другому исполнителю и этапу, а огнезащита записана в проекте одной работой.
Болтовые соединения

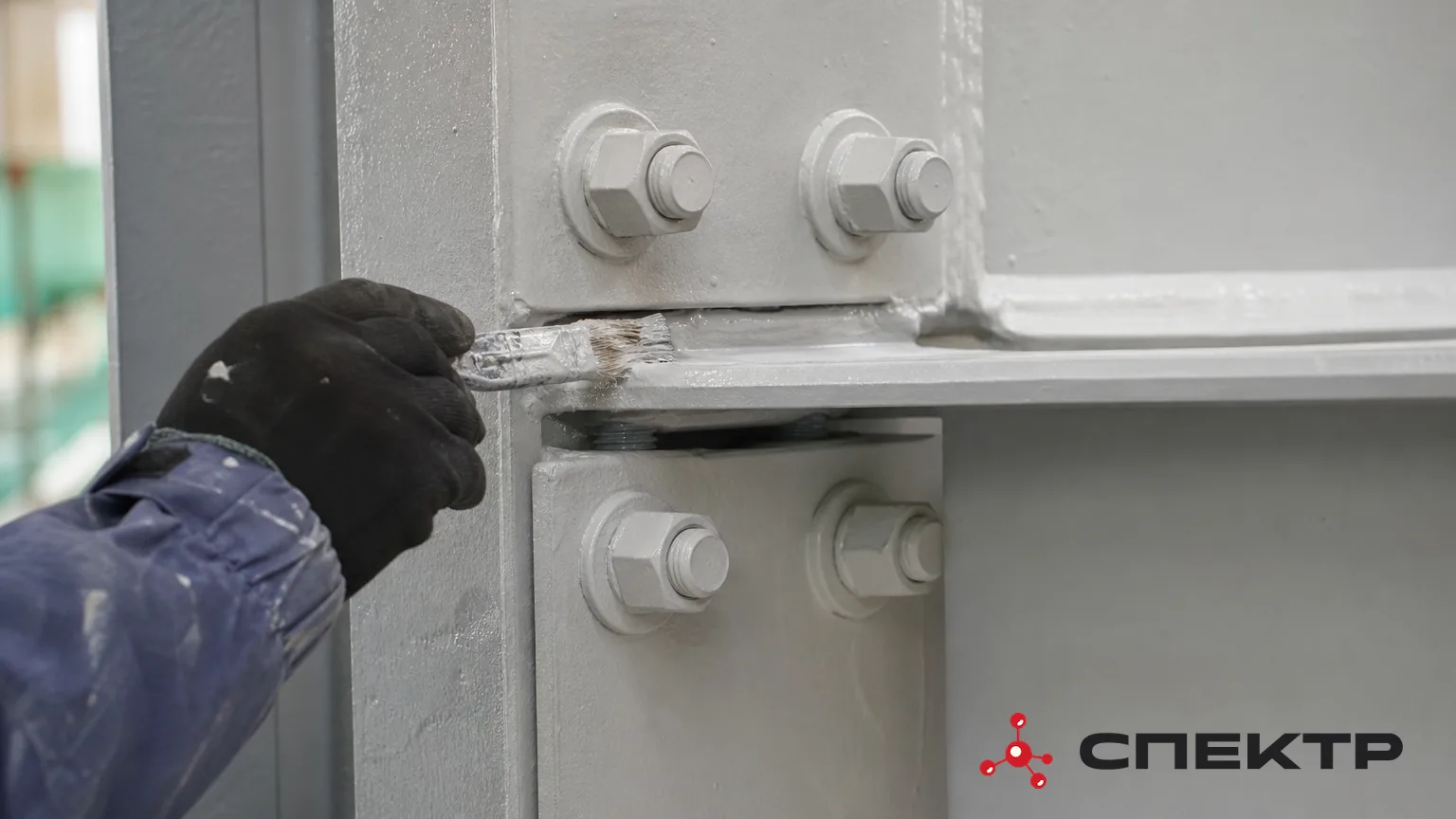

Головка, гайка, выступающая часть стержня, шайбы, накладки греются быстрее массива соединяемых элементов: металла в них меньше. Тонкослойный состав хуже держится на гранях и резьбе, а вспучивающемуся слою на выступающих деталях проще отойти от основания. Поэтому узел с болтовым соединением описывают в проекте отдельно: какое решение применяется, по какой схеме наносится, чем закрывают зазоры между накладками и пакетом.
Отдельно оговаривают крепёж, который ставят после нанесения: конструкции покрыли на заводе, а болты на объекте остались голыми. В проекте записывают, кто, по какой системе и когда закрывает эти места.
Сварные швы и монтажные стыки
Шов создаёт две задачи: на выпуклости валика слой ложится тоньше, а зона шва после сварки несёт окалину, шлак, иногда следы средств защиты от брызг. Если подготовку здесь сделали как на остальном металле, покрытие в зоне шва отслаивается первым.
Монтажный стык добавляет третью: заводское покрытие доводят до границы и оставляют полосу металла под сварку. После сварки её нужно подготовить и закрыть по той же системе. Если строки про восстановление покрытия по стыкам в проекте нет, на объекте её никто не придумает.
Примыкания и зоны без доступа

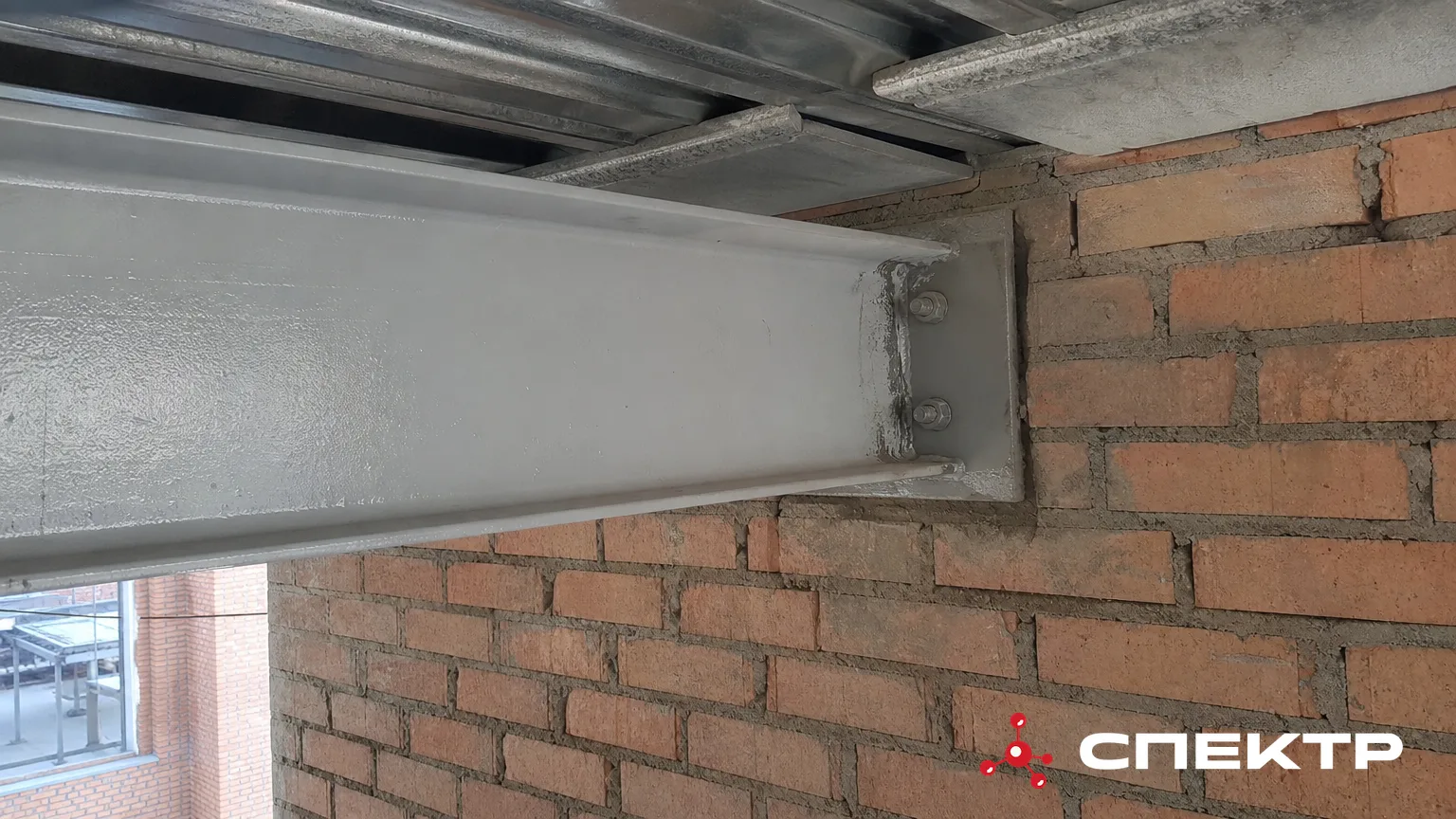

Опирание балки на стену или закладную деталь, проход элемента через перекрытие, примыкание кладки, панели или бетона. Металл здесь частично закрыт, но не огнезащитой, а соседним материалом с другим поведением при нагреве.
Щели и пазухи между спаренными элементами, зазор между полкой и настилом, места под опорными столиками можно покрыть только до сборки. После монтажа доступа нет. На внутренних углах и в местах схода нескольких элементов слой набирается неравномерно, а контроль толщины затруднён, поэтому решение принимают заранее.
Ещё одна зона: металл, который уйдёт в подшивной потолок, за облицовку или под изоляцию. Бригада огнезащиты нередко узнаёт об этом, когда участок уже закрыт.
Как узлы закладывают в проект
Узлы перестают теряться, когда получают свою строку:
- К ведомости конструкций добавляют перечень характерных узлов с привязкой к маркам: базы колонн, оголовки, монтажные стыки, узлы примыкания балок, места опирания на смежные конструкции; по каждой группе указывают решение и требования к подготовке
- Фиксируют очерёдность: что делается до монтажа, что после сварки, что после установки крепежа, чтобы каждая зона получила исполнителя и момент времени
- Если узел после сборки закрывается наглухо, пишут, что покрытие наносят до сборки
- Узлы предъявляют как самостоятельные позиции, а не в составе элемента, иначе на приёмке их смотрят выборочно, так же, как наносили
Практический вывод
Расчёт идёт по элементам, а огнестойкость конструкции определяется её слабым местом. Между этими утверждениями и живут узлы, и закрывать их дешевле всего в проекте. На объекте это уже вопрос доступа, а доступ после монтажа стоит дороже, чем весь материал, который ушёл бы на эти зоны.
СПЕКТР при разборе проекта проходит по узлам отдельно: где решение переносится с элемента, где нужно другое и что из этого делается до сборки. Проектная часть работ по объекту: «Проектирование огнезащиты».
- Почему узел не попадает в проектную документацию отдельно?
- В ведомости конструкций узла нет как отдельной позиции — есть колонна, балка, база и оголовок как часть чертежа металлоконструкций. Из-за этого исполнитель закрывает узел по остаточному принципу.
- Чем опасны болтовые соединения для огнезащитного покрытия?
- Головка болта, гайка, шайбы и накладки прогреваются быстрее массива конструкции, а тонкослойный состав хуже держится на резьбе и гранях — вспучивающийся слой может отходить от основания.
- Что нужно сделать после сварки монтажного стыка?
- Полосу непокрытого металла, оставленную под сварку, нужно подготовить и закрыть той же системой, что и остальную конструкцию. Эта работа должна быть отдельной строкой в проекте.
