Огнезащита воздуховодов: чем эта задача отличается от защиты несущего металла

Проектировщик уже прошёл раздел по огнезащите металлоконструкций и переходит к разделу по вентиляции. Логика с ходу напрашивается простая: конструкция тоже металлическая, значит, можно взять то же решение, что и для балок и колонн, только пересчитать площадь. На деле воздуховод как объект защиты устроен иначе, чем несущий каркас, и перенос решения «как для балки» сюда работает плохо задолго до вопроса про толщину.

Похожая картина повторяется и на этапе закупки: снабжение видит в спецификации ещё один «металлический элемент» и решает закрыть его тем же составом, что и остальной каркас, чтобы не усложнять заказ. Формально экономия на позициях выглядит разумной. По факту это решение меняет саму систему для конструкции, у которой другая функция, другая геометрия и другие условия эксплуатации, чем у несущей балки.

Что вообще защищает система на воздуховоде

Для несущей металлоконструкции огнезащита решает одну основную задачу: сохранить способность элемента нести нагрузку определённое время при пожаре. Для воздуховода задача часто шире и связана с самой функцией конструкции. Часть воздуховодов — в первую очередь связанных с системами противодымной защиты — должна не просто устоять, а продолжать выполнять свою функцию по удалению дыма в условиях пожара определённое время. Это принципиально другая постановка задачи, чем «не потерять несущую способность», и она задаёт другую логику выбора системы.

Про случаи, где нужна конструктивная огнезащита, есть отдельный разбор: Конструктивная огнезащита: когда тонкослойного решения уже недостаточно.

Геометрия и масса: почему решение для балки не подходит

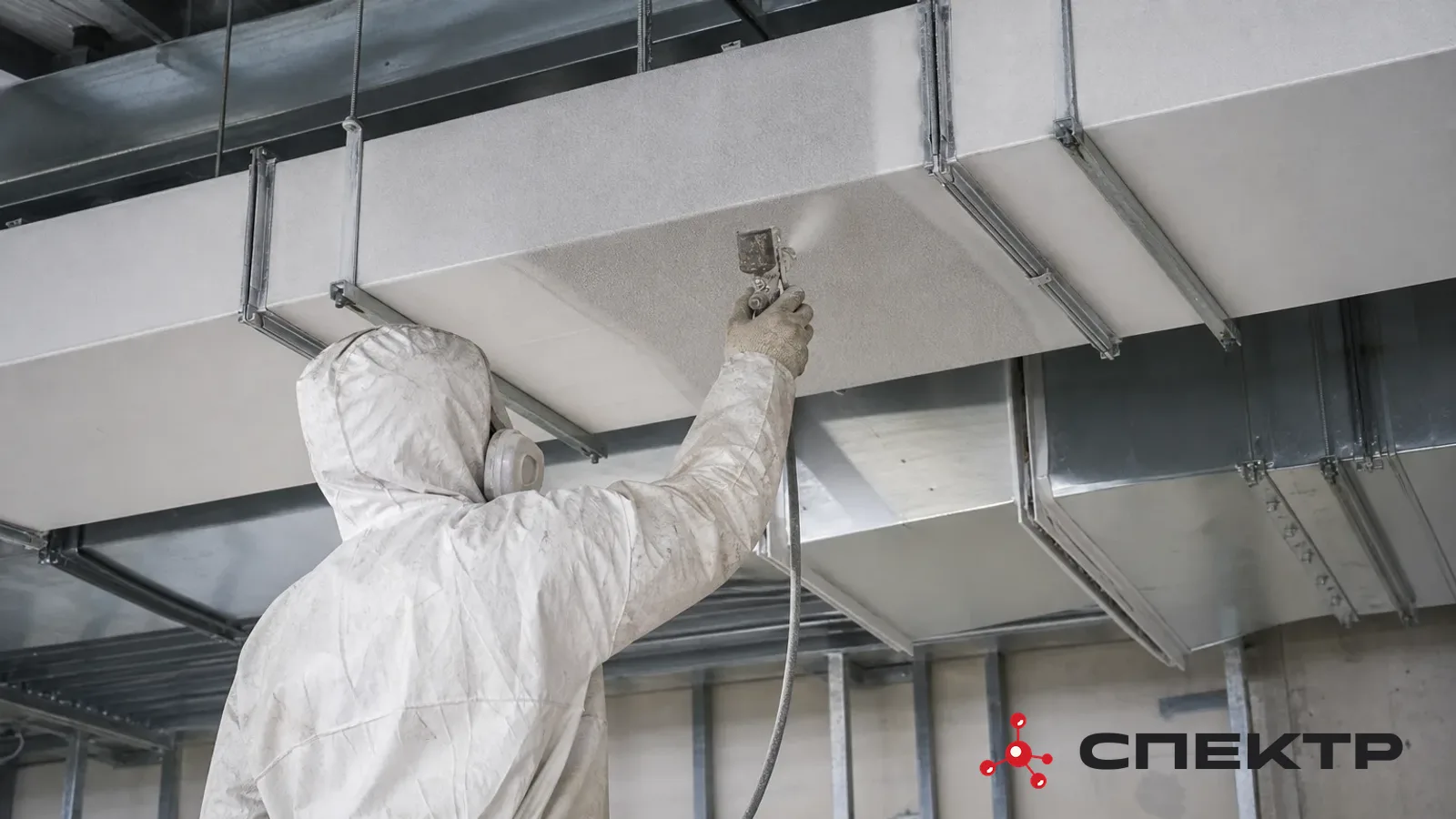

Несущая балка или колонна — как правило, относительно простой профиль с понятной геометрией обогрева. Воздуховод — это тонкостенная конструкция с фланцевыми соединениями, ребрами жёсткости, поворотами, врезками и подвесами на кронштейнах. Каждый из этих элементов — потенциальное место, где нанесение и последующее поведение покрытия отличается от ровного участка стенки. Швы и фланцевые соединения нужно защищать отдельно продуманным способом, а не просто «докрасить заодно» тем же движением, что и прямой участок.

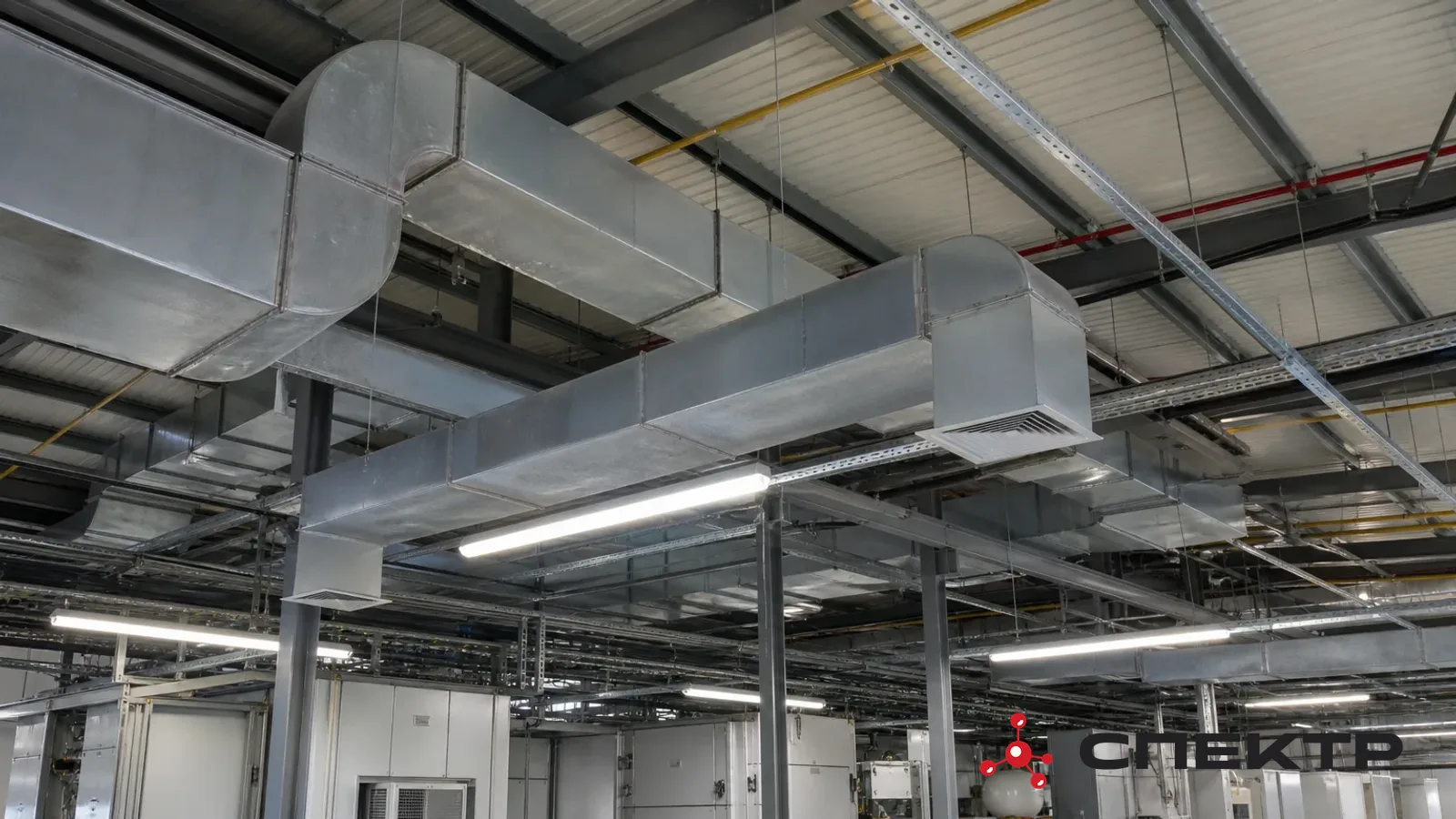

Несущая конструкция каркаса обычно рассчитана с запасом, который допускает дополнительную нагрузку от огнезащитного покрытия без пересмотра всей несущей схемы. Воздуховод подвешивается на кронштейнах и растяжках, рассчитанных исходно на массу самого воздуховода и минимальный технологический запас. Массивная система, разработанная для тяжёлых открытых профилей несущего каркаса, добавляет вес, который эти крепления могут не выдержать без отдельного пересчёта узлов подвески. Поэтому для воздуховодов чаще уместно решение с иной логикой нанесения и расхода, чем для конструктивной обмазки колонны.

Стенка воздуховода обычно значительно тоньше, чем сечение несущего элемента каркаса. Тонкий металл иначе ведёт себя при перепадах температуры, вибрации от работы вентиляционной системы и монтажных нагрузках. Система, которая отлично держится на массивной балке, на тонкой вибрирующей стенке воздуховода может вести себя иначе — именно поэтому применимость конкретного продукта к воздуховодам подтверждается его собственной документацией, а не переносится с продукта для металлоконструкций по аналогии.

Отдельная позиция в линейке и что это меняет на приёмке

Это одна из причин, по которой в действующей линейке СПЕКТР есть отдельный огнезащитный состав СПЕКТР для воздуховодов, а не универсальное решение «для любого металла». Отдельная позиция значит, что для этой задачи учтены особенности основания, геометрии и условий эксплуатации, характерные именно для вентиляционных систем, а не для несущего каркаса здания.

Документы на систему для воздуховода собираются под ту же логику, что и сама система: применительно к конкретной конструкции, продукту и условиям эксплуатации. Если на объекте воздуховод защищён составом, документация на который относится к металлоконструкциям, при проверке пакета документов на приёмке этот факт неизбежно всплывает — вопрос лишь в том, произойдёт это на этапе технического надзора заказчика или уже на экспертизе, где цена вопроса выше. Отдельно стоит проверить, зафиксирована ли защита фланцевых соединений и подвесов как отдельный этап работ, а не растворена в общей записи «воздуховод обработан».

С чего вообще начинается выбор системы огнезащиты: Огнезащита металлоконструкций: почему выбор состава — не первый шаг.

На что смотреть при выборе решения для воздуховодов

• Тип воздуховода: обычная приточно-вытяжная вентиляция или система противодымной защиты с дополнительными функциональными требованиями
• Толщина стенки и материал воздуховода, а не только площадь поверхности для расчёта закупки
• Конфигурация: наличие большого числа фланцев, врезок, поворотов и подвесов, которые требуют отдельного внимания при нанесении
• Расположение относительно подвесов и кронштейнов — выдерживают ли узлы крепления дополнительную массу выбранной системы
• Указан ли в проекте продукт, применимость которого к воздуховодам и требуемым условиям эксплуатации подтверждена документацией

Частые ошибки при переносе решения с металлоконструкций на воздуховоды

Где заканчивается общая логика

Разница между несущим металлом и воздуховодом — это разница в самой постановке задачи: одна конструкция должна не потерять прочность, другая нередко должна продолжать работать как канал для удаления дыма. Это меняет требования к системе на уровне логики, а не только цифр. Но конкретный продукт, конкретная толщина и конкретный способ защиты фланцевых соединений для определённого воздуховода на определённом объекте — это уже расчёт по проектным данным и актуальной документации, а не общее правило для всех воздуховодов сразу.
