Спор занял неделю. Хотя воздуховод сделан из той же стали, что и каркас, инженерная задача у него другая.
Что считают у колонны и что у воздуховода
У несущей конструкции задача огнезащиты понятная: замедлить прогрев металла, чтобы элемент дольше сохранял несущую способность. Расчёт опирается на сечение, нагруженность и приведённую толщину металла. Чем массивнее профиль, тем медленнее он набирает температуру.
У воздуховода несущей функции в этом смысле нет. Он не держит здание. Он держит границу между помещениями и не даёт каналу стать путём переноса огня, дыма и тепла из одного отсека в другой. Поэтому у воздуховодов свой набор нормируемых показателей, и он про целостность и теплоизолирующую способность канала, а не про несущую способность рамы.
Отсюда и разная логика подтверждения. Систему для воздуховода проверяют как конструкцию целиком: канал, его крепления, узлы прохода через ограждающие конструкции, места стыков. Не отдельно взятое покрытие на пластине.
Три условия, которые меняют требования к составу
- Тонкая стенка: лист воздуховода прогревается несопоставимо быстрее, чем полка двутавра. Времени на разогрев почти нет, и покрытие должно начать работать сразу
- Нагрев с двух сторон: снаружи канал греет помещение, изнутри по нему могут идти горячий воздух и продукты горения. У колонны такого сценария нет
- Подвижность: тонкий лист при нагреве деформируется, канал работает под перепадом давления, конструкция вибрирует от вентиляторов, на трассе есть температурные перемещения и конденсат

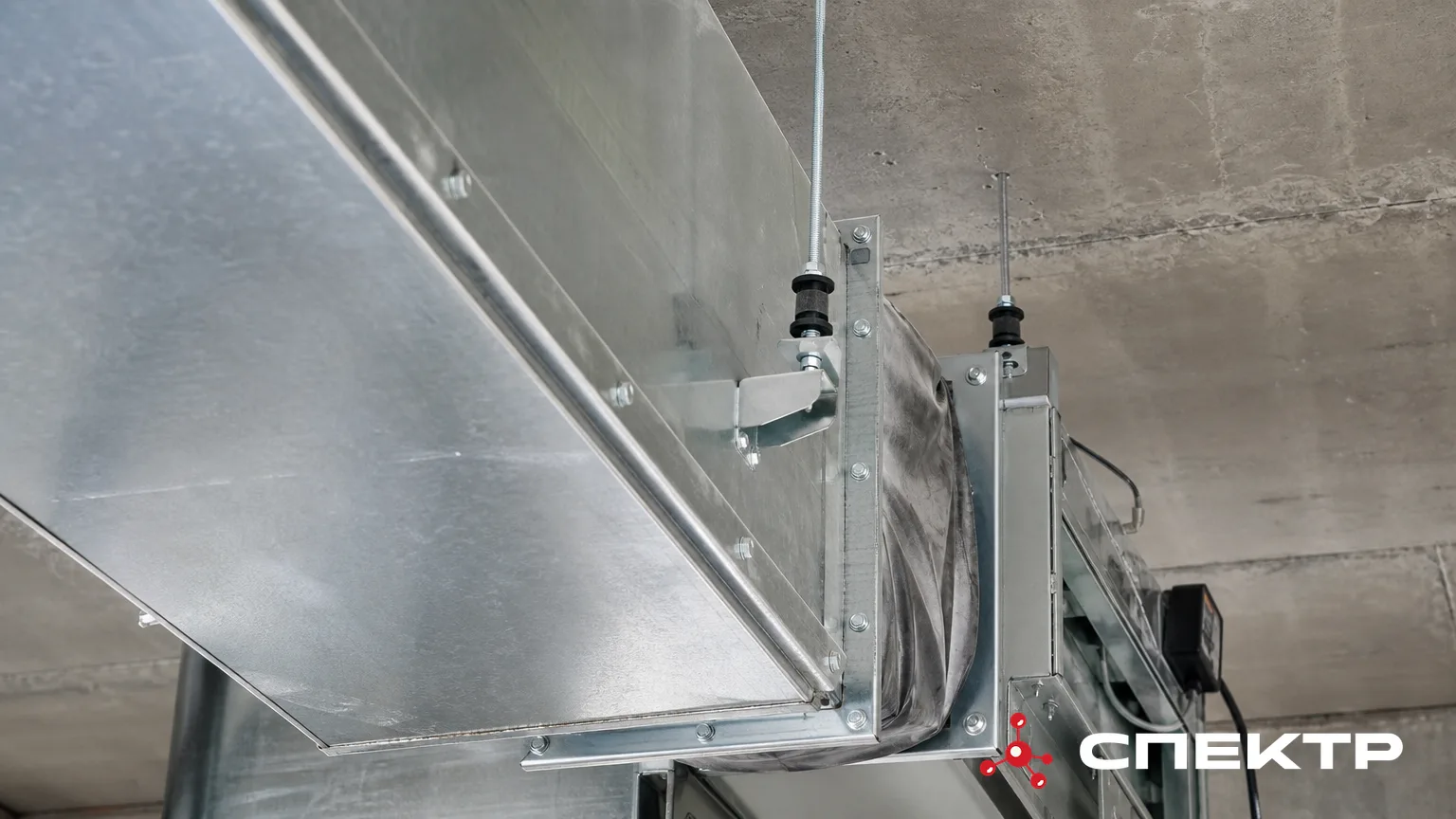

Добавим крепления. Масса покрытия ложится на подвесы и на сам канал. Расчёт подвесов делают с учётом этой массы, и при смене решения на более тяжёлое узел крепления пересчитывают.
Есть и организационное отличие. Каркас идёт по конструктивному разделу, вентиляция по своему, и огнезащита воздуховодов нередко оказывается на стыке ответственности. Кто закладывает решение, кто закупает материал и кто предъявляет работу, договариваются заранее. Иначе строка в смете есть, а исполнителя у неё нет.
Что представляет собой состав для воздуховодов
Огнезащитный состав СПЕКТР для воздуховодов сделан под эту задачу: тонкий металл, двусторонний нагрев, подвижная конструкция с большим количеством узлов.
Что берут из актуального ТДС и документов на систему, а не из аналогий с решением для каркаса:
- материал и типы каналов, для которых состав предназначен
- требования к подготовке поверхности канала
- нормируемые показатели, подтверждённые для системы, и условия их достижения
- расход, число слоёв и толщина под конкретную задачу
- решения по узлам: стыки, фланцы, места прохода через ограждающие конструкции, крепёж
Отдельный момент — материал канала. Значительная часть вентиляции делается из оцинкованной стали, и это ещё одна причина не переносить сюда решение, подобранное под чёрный металл каркаса. Область применения по типам каналов определена документами продукта.
Почему состав для колонн сюда не переносят
Формально оба продукта работают по стали. Но подтверждение у них разное, и разное по существу, а не по формальности.
Решение для несущего каркаса подтверждено на несущем каркасе, с расчётом через приведённую толщину металла. Перенести его на тонкостенный канал с двусторонним нагревом нельзя: другая конструкция, другой сценарий нагрева, другой перечень показателей.

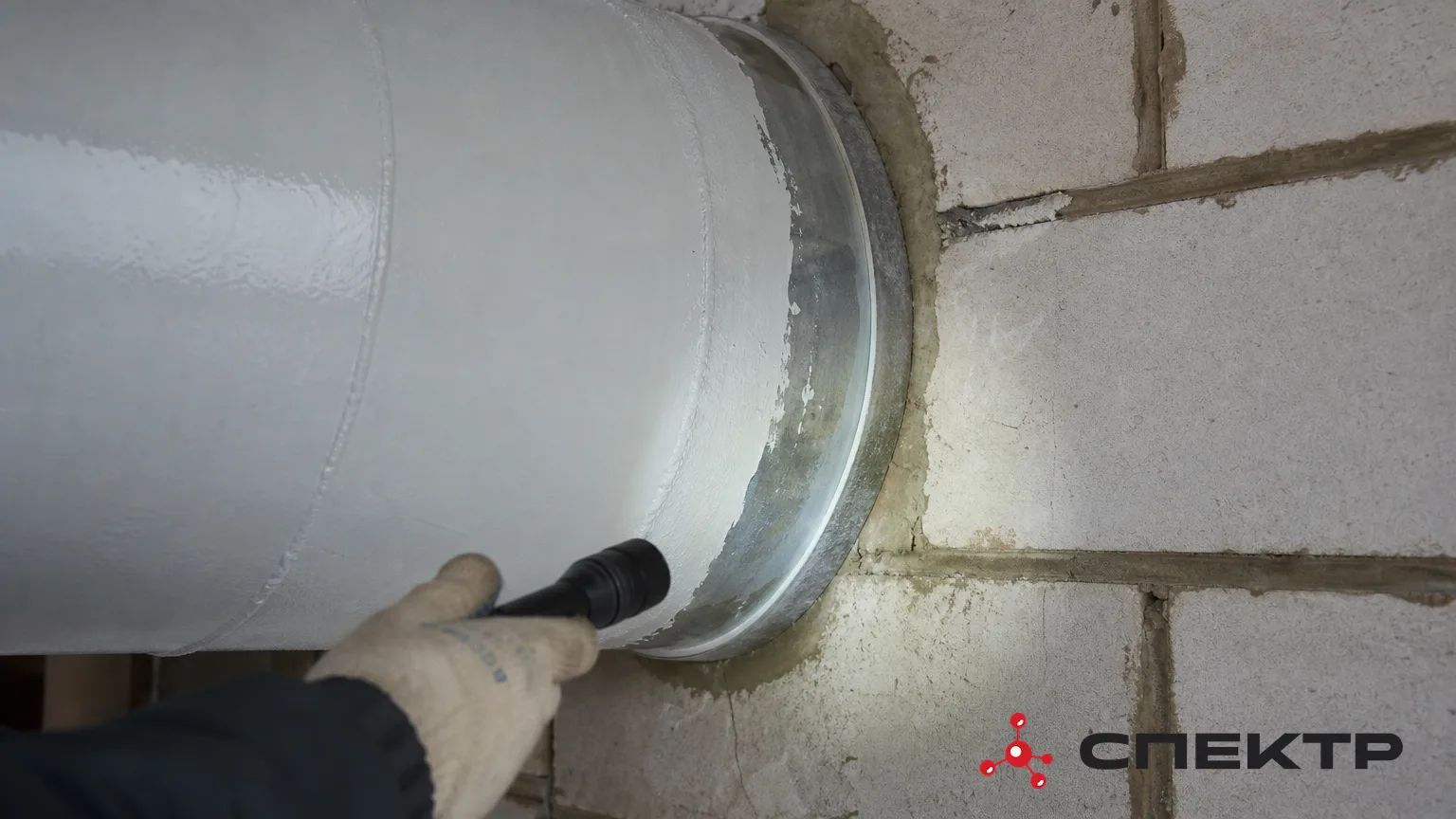

На приёмке это выясняется быстро. Проектировщик и надзор сверяют не факт наличия покрытия, а то, чем именно и по какой системе защищён канал и есть ли на эту систему документы. Если в документах воздуховоды не фигурируют, участок переделывают.
Где заканчивается применимость
Состав для воздуховодов решает задачу канала и не решает задачу здания вокруг него.
Он не защищает несущий каркас. Колонны, балки и связи считают отдельно, и под них берут решение для металлоконструкций: тонкослойный Огнезащитный состав СПЕКТР или конструктивную обмазку, в зависимости от проекта.
Он не подходит для железобетонных конструкций. Там другое основание и другая задача, под неё есть Конструктивная огнезащитная обмазка СПЕКТР для ЖБ.
Он не отменяет остальных требований к системе вентиляции: к клапанам, к узлам прохода, к материалам уплотнения. Огнезащита канала — это часть решения, а не всё решение.
И он не универсален. Если в проекте нестандартный материал канала, нестандартная геометрия или особые условия среды, применимость проверяют по документам продукта до закупки.
Практический вывод
Воздуховод попадает в раздел огнезащиты отдельной строкой не из-за бюрократии, а потому что у него отдельный расчёт, отдельные показатели и отдельная система подтверждения. Строка «огнезащита металла» в спецификации — это не одна позиция, а как минимум две разные задачи.
Разделять их дешевле на стадии проекта и заявки, чем на стадии приёмки. Переделка вентиляции после монтажа упирается не в материал, а в доступ: трассы уже подшиты, рядом идут смежные работы, и участок приходится вскрывать.

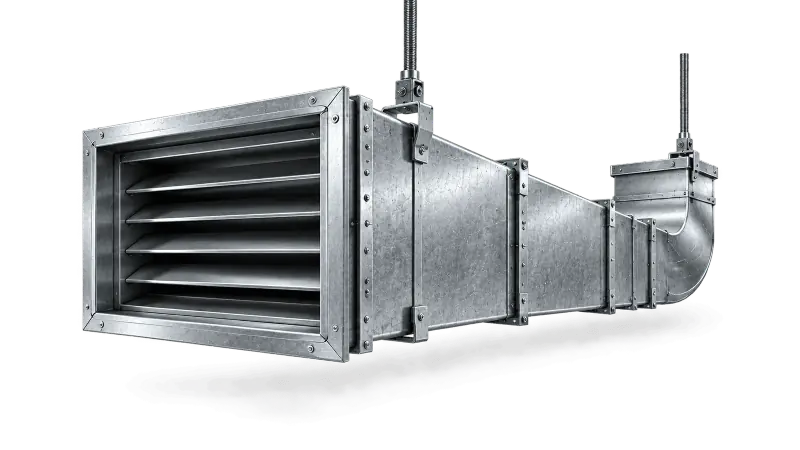

Мы — СПЕКТР, и по вентиляции просим сразу давать типы каналов, схему трассы и узлы прохода: от них зависит и подбор, и объём работ по узлам. Решение и документы по воздуховодам: «Огнезащита воздуховодов».
- Можно ли использовать состав для колонн на воздуховодах?
- Нет. Воздуховод и колонна проверяются по разным показателям и системам подтверждения, перенос решения с каркаса на канал не допускается.
- Что учитывают при подборе состава для воздуховодов?
- Материал и типы каналов, подготовку поверхности, нормируемые показатели, расход и число слоёв, а также решения по узлам: стыки, фланцы, проходы через ограждающие конструкции.
- Защищает ли состав для воздуховодов несущий каркас здания?
- Нет. Для колонн, балок и связей нужен отдельный расчёт, под них берут тонкослойный состав для металлоконструкций или конструктивную обмазку.
- Подходит ли состав для оцинкованной стали воздуховодов?
- Область применения по типам каналов, включая оцинкованную сталь, определена документами продукта — это нужно проверять до закупки.
- Что происходит, если на приёмке воздуховоды не фигурируют в документах на систему?
- Участок переделывают: проектировщик и надзор проверяют не факт наличия покрытия, а конкретную систему и документы на неё.
