Исходные данные
Данные должны быть в самом разделе, а не в папке: чего в разделе нет, того подрядчик и проверяющий не восстановят.
- Характеристики здания, из которых следуют требования к огнестойкости, приведены в разделе, а не подразумеваются
- Требуемый предел огнестойкости выведен по каждой группе конструкций, а не одной строкой на объект
- Ведомость конструкций собрана под задачу огнезащиты, а не скопирована из раздела конструкций
- Элементы, которые в огнезащиту не попадают, перечислены с указанием причины
- Условия эксплуатации описаны по зонам: температура, влажность, среда, режим уборки, наружные и неотапливаемые участки
- Зафиксировано, по какой редакции смежных разделов собран раздел и на какую дату
Расчётная часть
- Расчёт выполнен поэлементно, а не по площади поверхности
- Расчётная схема и условия работы элементов взяты из актуальной версии раздела конструкций

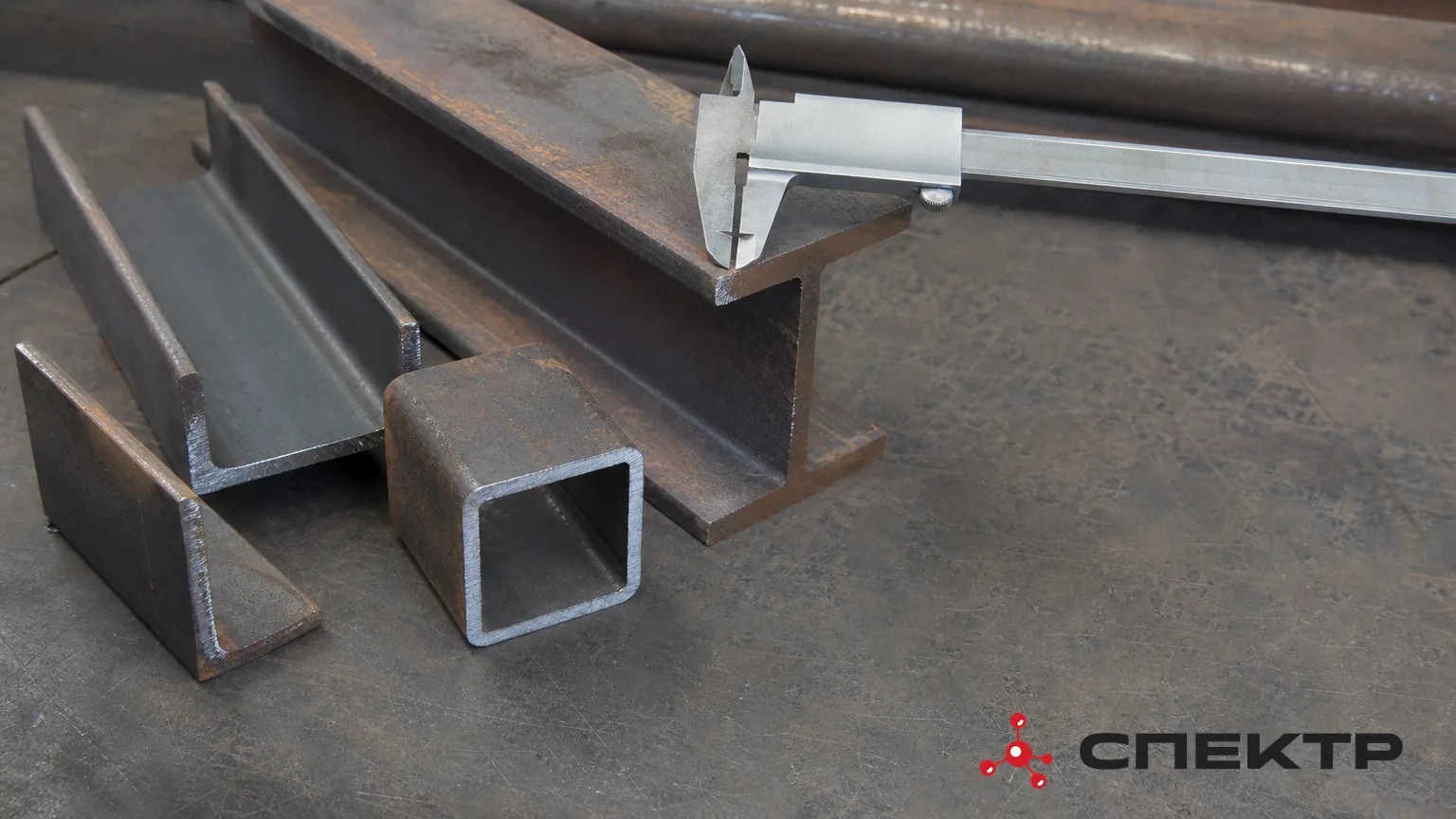

- Приведённая толщина металла посчитана по фактическим сечениям, а не принята усреднённо по группе
- Критическая температура принята по элементам, а не единым значением на весь объект
- Решение о запасе согласовано со службой заказчика, а не оставлено на усмотрение подрядчика
- По любой марке в ведомости видно, откуда взялась толщина
Система и спецификация
- Система записана целиком: основание, подготовка, грунтовочный слой, огнезащитный состав, финишное покрытие, если оно предусмотрено
- Указано, чем подтверждено решение по системе в целом, а не по отдельным материалам
- Условия применения продукта воспроизведены в разделе, а не оставлены в техдокументации, которой в проекте нет
- Продукты из разных серий не смешаны в одной системе произвольно
- В спецификации записан адрес системы, а не описание, под которое подходит несколько решений
- Прописано условие замены: кто согласует, что предоставляет и что пересчитывается заново
Узлы, стыки и особые зоны
Блок, который чаще проходят бегло, а на объекте он становится отдельной работой с лесами и остановками.
- Узлы соединений, болты и сварные швы вынесены отдельно, а не унаследованы от элемента
- Определены зоны, которые после монтажа станут недоступны, и указана очерёдность работ по ним
- Решён вопрос по опорным столикам, площадкам обслуживания, элементам фахверка и лестниц
- Указано, что делать с местами последующей приварки закладных и кронштейнов
Технология и контроль
- Требования к подготовке поверхности заданы с указанием степени очистки, а не словами «очистить от загрязнений»
- Условия производства работ описаны: состояние поверхности, ограничения по среде, межслойная выдержка со ссылкой на техдокументацию продукта
- Задан порядок разбивки объёма на захватки и порядок предъявления
- Перечислены документы, которые оформляются по ходу работ, включая освидетельствование скрытых работ
- Определён порядок контроля толщины: где, по какой схеме и кем
- Указано, что предъявляется на приёмке и с чем сверяется результат
Комплектность и последняя сверка
- Текстовая часть, спецификация и графика говорят одно и то же по маркам, сечениям и толщинам
- В разделе нет формулировок, которые подходят любому объекту: универсальная фраза на проверке читается как отсутствие решения
- Отсылки к техдокументации стоят как дополнение к проектным требованиям, а не вместо них
- После последних правок смежников ни одно сечение и ни одна высота не изменились
- Определено, кто со стороны проектировщика ведёт авторский надзор и по каким позициям выходит на объект
И последняя проверка: пройти раздел глазами человека, который увидит его впервые на площадке. Можно ли по нему закупить материал, выполнить работу и предъявить её, ничего не додумывая? Пока ответ отрицательный, раздел не готов, даже если расчёт безупречен.
СПЕКТР подключается к разделу до его выдачи: подбирает систему под исходные данные объекта, проверяет расчётную часть по ведомости конструкций и помогает сформулировать требования так, чтобы их нельзя было прочитать двумя способами. Что входит в проектную работу по объекту: «Проектирование огнезащиты».
Частые вопросы
- Что проверяют в блоке исходных данных перед выдачей раздела?
- Смотрят, что характеристики здания, требуемый предел огнестойкости по каждой группе конструкций, условия эксплуатации по зонам и ведомость конструкций прописаны прямо в разделе, а не подразумеваются из смежных документов.
- Почему расчёт огнезащиты должен быть поэлементным?
- Потому что приведённая толщина металла и критическая температура зависят от фактических сечений конкретных элементов, а не от усреднённого значения по группе или по всему объекту.
- Что должно быть зафиксировано в спецификации системы огнезащиты?
- Система записывается целиком — от основания до финишного покрытия — с адресом конкретного решения и условием, кто и как согласует замену продукта.
