Каркас — это только первая группа
Несущий металл главного корпуса считают первым. Здесь всё привычно: требуемый предел назначает проект, дальше идут приведённая толщина, расчёт по элементам, выбор между тонкослойным и конструктивным решением.
Но уже внутри корпуса начинается разделение по условиям. Зона котельного отделения работает при одном режиме, машинный зал при другом, помещения химводоподготовки при третьем. Влажность, постоянный нагрев от оборудования, наличие агрессивных сред в отдельных участках — всё это меняет требования к системе, а не только к её толщине.
Поэтому даже по каркасу одного здания решение редко бывает единым. Его разбивают по зонам, и в исходные данные попадает не только предел, но и описание среды в каждой из них.
Наружные конструкции живут в другом климате
Эстакады трубопроводов, металлоконструкции открытых распределительных устройств, опоры и площадки на улице находятся под открытым небом весь срок службы. Для покрытия это означает солнечное излучение, осадки, обледенение, циклы замораживания и оттаивания, ветровую нагрузку с пылью.
Наружное применение подтверждается документацией конкретного состава, и в большинстве систем оно связано с обязательным финишным слоем поверх огнезащитного. Финиш подбирается не произвольно: его совместимость с огнезащитным слоем и порядок нанесения указывает производитель системы.
Отдельно смотрят на сезонность. Наружные работы по огнезащите привязаны к погодному окну, и на энергообъектах это окно часто совпадает с ремонтной кампанией, то есть с самым загруженным периодом. Если объём по эстакадам не разложен по этапам заранее, работы уходят в следующий сезон целиком, вместе со всей исполнительной документацией по ним.

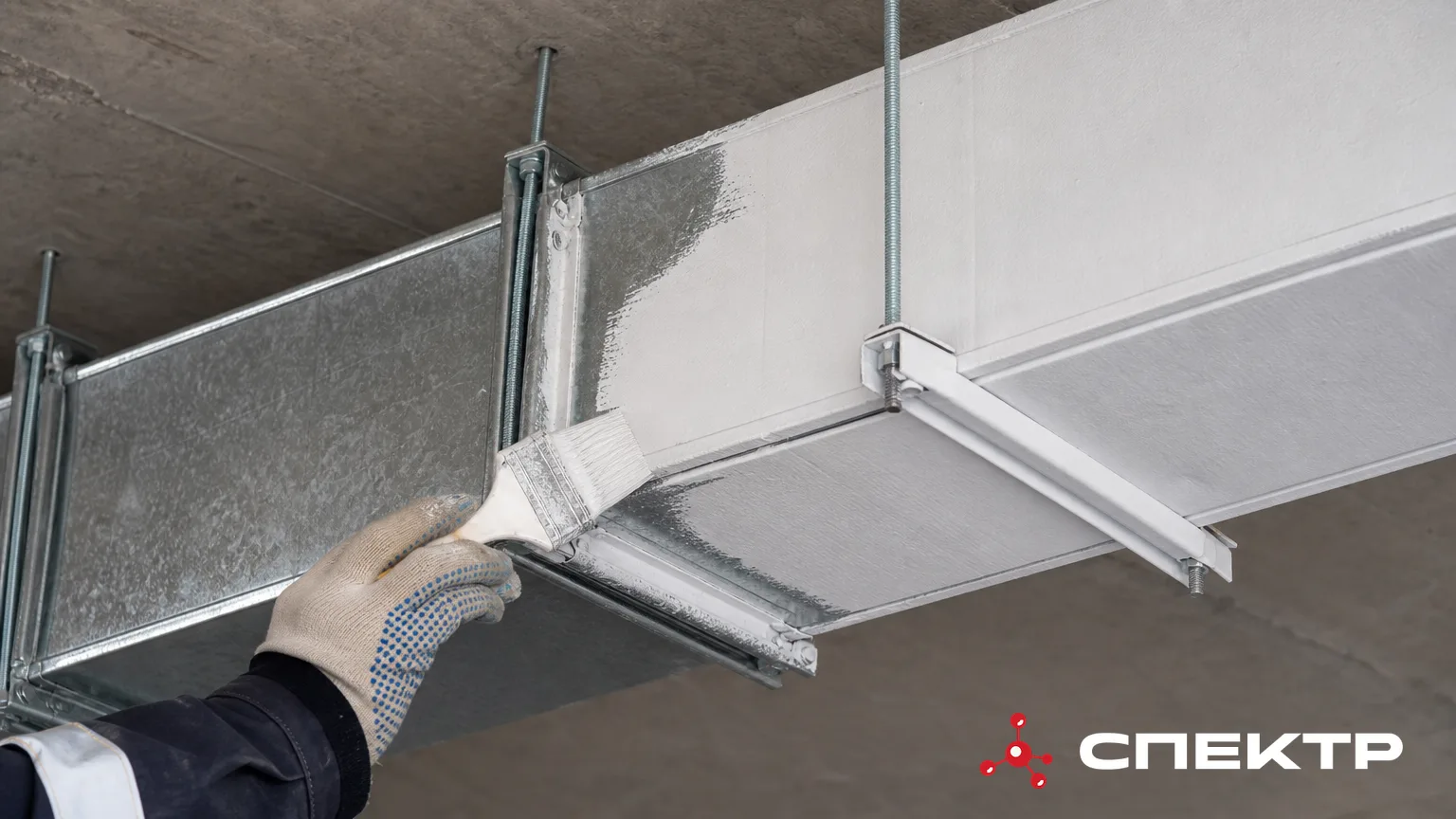

Воздуховоды считают как самостоятельную задачу
Системы вентиляции, дымоудаления и подпора воздуха проходят через весь объект, и требования по ним проект формулирует отдельно от каркаса. Инженерно это другая задача: тонкий металл, прогрев с обеих сторон, подвижность и температурные деформации, узлы подвесов и креплений, которые тоже входят в защищаемую конструкцию.
В линейке под это выделена отдельная позиция — Огнезащитный состав СПЕКТР для воздуховодов. Брать под воздуховод решение, посчитанное для колонны, нельзя, и совпадение требуемого предела ничего здесь не меняет.
Кабельные сооружения — это отдельный класс решений
Кабельные тоннели, каналы, шахты и трассы на энергообъекте всегда попадают в раздел пожарной безопасности. Но задача там другая: защищают не несущую способность стального элемента, а поведение кабельной линии и распространение горения по ней.
Для этого существуют самостоятельные виды материалов со своей методикой испытаний и своими подтверждающими документами. Линейка СПЕКТР предназначена для строительных конструкций: стали, железобетона и воздуховодов. Выдавать её за решение по кабельным трассам нельзя, и проверять это стоит по документам на конкретный продукт, чей бы он ни был.
Для проекта отсюда следует практическое правило: кабельные позиции выносят в отдельный раздел с отдельной спецификацией, чтобы они не смешивались в закупке с конструктивной огнезащитой.

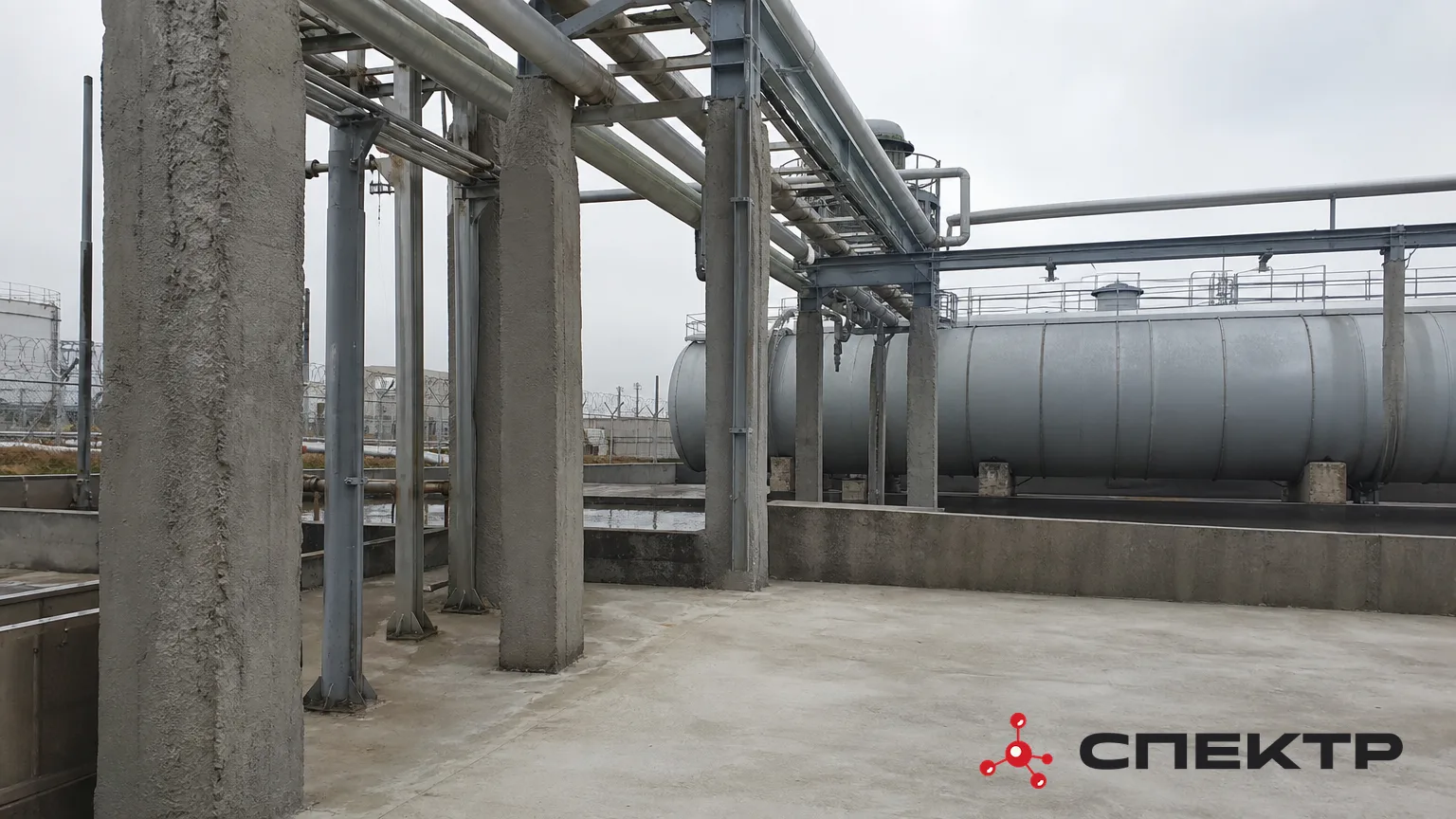

Где на энергообъекте появляется углеводородный сценарий
Топливное хозяйство меняет постановку задачи. В зонах, где обращаются нефтепродукты, проект может назначить углеводородный режим горения вместо обычного целлюлозного. Кривая нагрева там другая, и конструкция, посчитанная на стандартный режим, автоматически защищённой не считается.
Под такие зоны в линейке есть Конструктивная огнезащитная обмазка СПЕКТР для УВГ. Решение о применении режима принимает проект по технологии объекта: что хранится, в каком количестве, какие аппараты и трубопроводы стоят рядом. Подрядчик этот режим не назначает.
Почему перечень собирают до расчёта
Раздел огнезащиты на энергообъекте начинают не с выбора состава, а с полного перечня защищаемых конструкций, разложенного по группам: каркас по зонам, наружные конструкции, воздуховоды, кабельные сооружения, конструкции топливного хозяйства.
Когда перечень собран, по каждой группе становится понятно, какие данные ещё нужны: режим эксплуатации, основание, режим горения, требуемый предел. И только после этого имеет смысл говорить о системе и о позиции из линейки.
Порядок важен ещё и потому, что энергообъект живёт по своему графику допусков. Каждая группа конструкций находится в зоне ответственности своей службы, и согласование работ по эстакаде, по машинному залу и по вентиляции идёт разными путями. Перечень, собранный на этапе проекта, позволяет заранее развести эти согласования по времени, а не собирать их параллельно в момент, когда бригада уже на площадке.
Если перечень собирают в обратном порядке, от закупленного материала к конструкциям, часть групп остаётся без подтверждённого решения. На энергообъекте это обнаруживается при комплексном опробовании, когда переносить сроки уже некуда.
- Почему для каркаса и воздуховодов нельзя использовать один и тот же состав?
- Это разные инженерные задачи: тонкий металл воздуховодов прогревается с обеих сторон, испытывает подвижность и температурные деформации, а узлы подвесов входят в защищаемую конструкцию. Совпадение требуемого предела огнестойкости здесь ничего не меняет.
- Что важно учитывать при огнезащите наружных металлоконструкций на энергообъекте?
- Нужна система с подтверждённым наружным применением по документации конкретного состава, обязательно с финишным слоем, совместимость и порядок нанесения которого указывает производитель системы. Также важно учитывать сезонность работ и погодное окно.
- Кто назначает углеводородный режим горения для конструкций топливного хозяйства?
- Решение о применении углеводородного режима принимает проект по технологии объекта — на основе того, что хранится, в каком количестве и какие аппараты и трубопроводы стоят рядом. Подрядчик этот режим самостоятельно не назначает.
- Подходит ли конструктивная огнезащита стали и ЖБК для кабельных трасс?
- Нет. Кабельные сооружения защищают самостоятельными материалами со своей методикой испытаний и подтверждающими документами, потому что задача там другая — поведение кабельной линии и распространение горения по ней, а не несущая способность стального элемента.
- Почему перечень защищаемых конструкций собирают до расчёта и подбора состава?
- Перечень, разложенный по группам — каркас по зонам, наружные конструкции, воздуховоды, кабельные сооружения, топливное хозяйство — показывает, какие исходные данные нужны по каждой группе. Если собирать перечень от уже закупленного материала, часть групп остаётся без подтверждённого решения.
