Огнезащита резервуарных парков и эстакад: когда нужен углеводородный режим

Два режима, два разных нагрева

Огнестойкость подтверждают испытанием, а испытание идёт по заданному режиму нагрева. Режим не один.

Стандартный, его же называют целлюлозным, описывает пожар, где горят обычные для зданий материалы: дерево, бумага, отделка, упаковка, полимеры в оборудовании. Температура растёт быстро в начале и дальше поднимается плавно.

Углеводородный режим описывает горение нефти, нефтепродуктов и газов. Картина другая: очень быстрый выход на высокую температуру и удержание её. Конструкция получает тепловую нагрузку иного порядка и в другом темпе.

Разница между режимами не в оттенках. Система, подтверждённая по стандартному режиму, не переносится на углеводородный автоматически: соответствующего подтверждения у неё нет, и расчёт по ней в этих условиях не работает.

Признаки, по которым проект уходит в УВГ

Режим назначает проект, и делает это не по названию отрасли.

1. Что обращается в технологии рядом с конструкцией: нефть, нефтепродукты, сжиженные углеводородные газы, конденсат — именно среда, а не общая принадлежность площадки к нефтегазовому комплексу
2. Возможен ли пролив и куда он попадёт: резервуарный парк, сливоналивная эстакада, насосная, узлы задвижек, площадки под аппаратами — проект оценивает зону возможного пролива и какие конструкции в неё попадают
3. Положение конструкции относительно этой зоны: опоры и юбки резервуаров, опорные конструкции технологических эстакад и трубопроводов, этажерки, стойки и балки над зоной обращения продукта работают в одних условиях, а административная пристройка на той же площадке — в других
4. Назначение элемента и последствия его отказа: опора, потеря которой ведёт к разрушению аппарата или трубопровода с продуктом, рассматривается отдельно
5. Требования технологического раздела и раздела промышленной безопасности конкретного производства — они приходят в задание на огнезащиту вместе с перечнем конструкций

Ни один признак сам по себе не переводит объект целиком в углеводородный режим. Решение принимают по конструкциям и по зонам, а не по площадке. На одном предприятии часть каркаса считают по стандартному режиму, а часть по углеводородному, и это рабочая ситуация, а не противоречие.

Что меняется, когда режим сменился

Меняется подтверждающая документация. Нужны результаты испытаний по соответствующему режиму на соответствующей системе. Это отдельные протоколы, и подставить в них данные из стандартного режима нельзя.

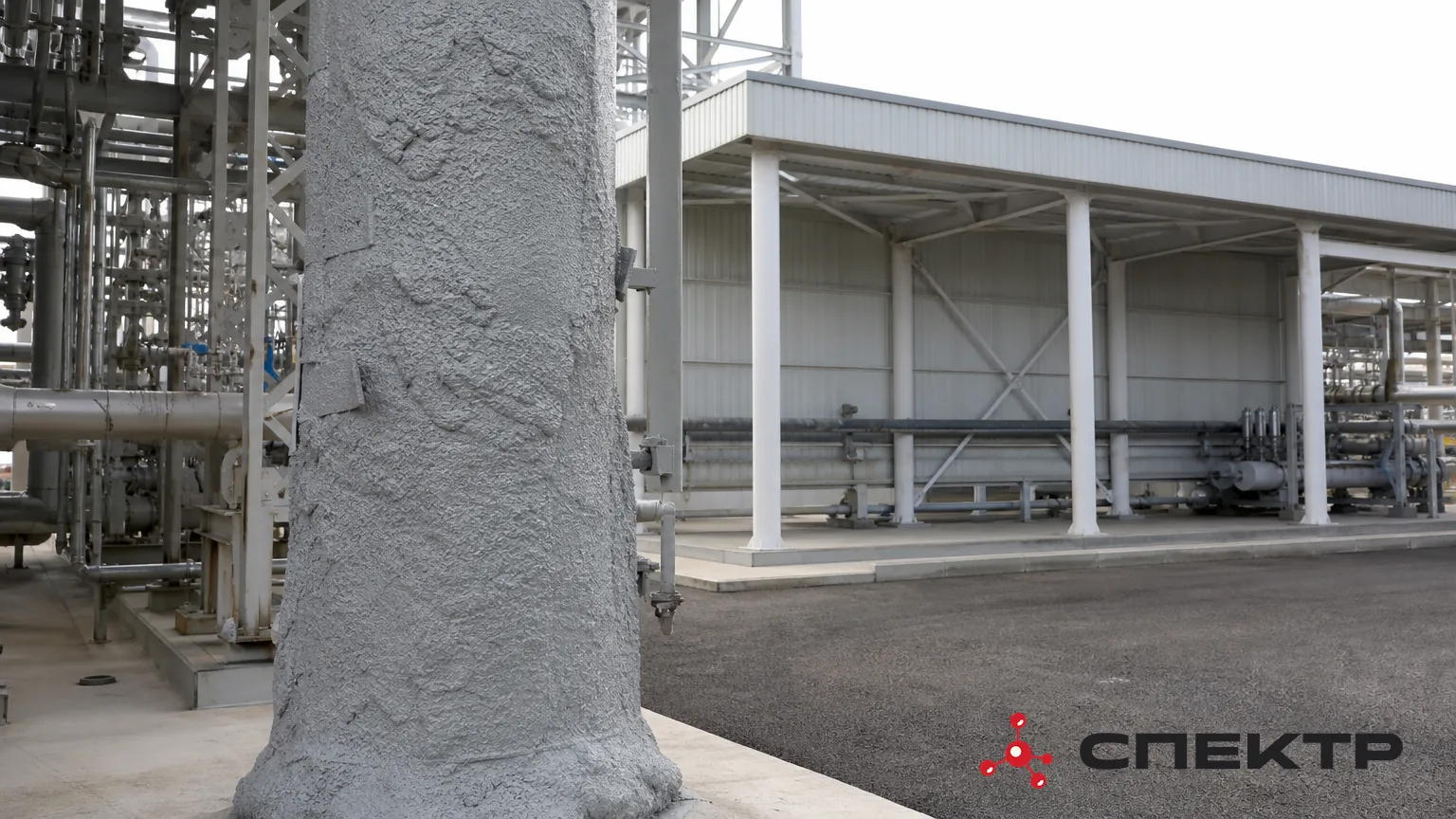

Меняется тип решения. Углеводородный режим в большинстве случаев выводит на конструктивную огнезащиту: плотное покрытие толстого слоя, работающее как теплоизоляция, а не тонкослойное вспучивающееся. В линейке СПЕКТР эту задачу закрывает Конструктивная огнезащитная обмазка СПЕКТР для УВГ.

Меняются требования к покрытию помимо огнестойкости. Наружная установка означает солнце, осадки, ветер, перепады температуры, обледенение зимой. Технологическая площадка добавляет вибрацию от насосного и компрессорного оборудования, протечки и мойку. Покрытие живёт в этой среде постоянно, а в режим огнестойкости выходит один раз.

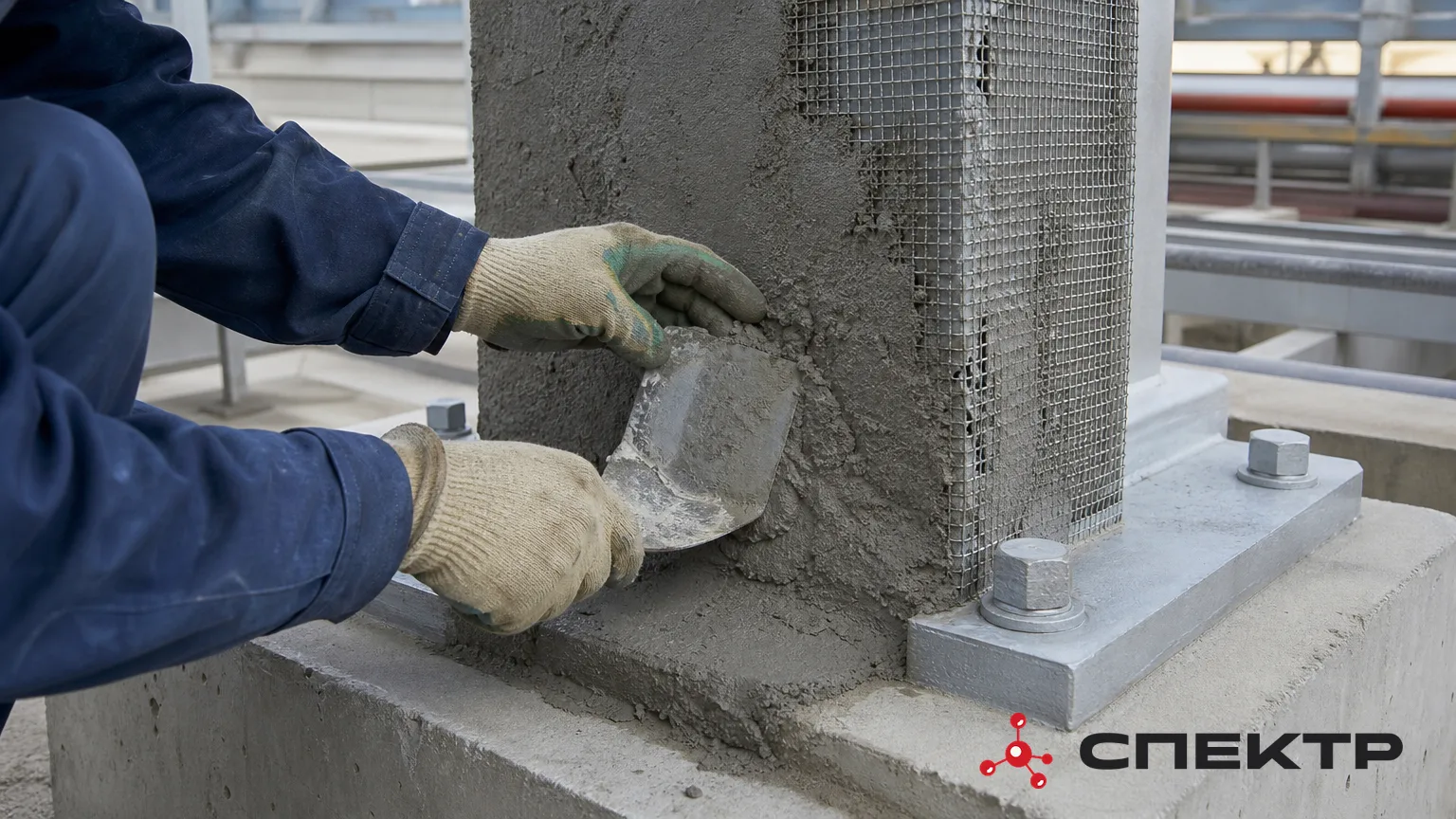

Меняется механика узла. Толстослойная система имеет собственную массу, требует продуманного крепления и армирования, аккуратной проработки примыканий, узлов опирания, мест прохода креплений и стыков. На эстакадах и опорах именно узлы обычно оказываются сложнее плоскостей.

Меняется логика эксплуатации. Такое покрытие осматривают, обслуживают и ремонтируют по регламенту, а ремонтопригодность закладывают заранее, вместе с доступом к конструкциям.

Jet Fire стоит отдельно

Рядом с углеводородным режимом упоминают Jet Fire, струевое горение. Это не усиленный вариант УВГ и не его разновидность в обиходном смысле. Это отдельный сценарий: направленная струя горящего продукта под давлением, которая добавляет к тепловому воздействию механическое.

Подтверждают такой сценарий отдельными испытаниями и отдельными протоколами. Соответствие системы углеводородному режиму само по себе ничего не говорит о её поведении при струевом горении, и обратное тоже верно. Если проект задаёт этот сценарий для конкретных конструкций, требование и подтверждающие документы запрашивают именно по нему и по каждой позиции отдельно.

Результаты между режимами не переносятся, и заявления о поведении продуктов в сценариях, по которым нет подтверждения на конкретную систему, не делаются.

Где заканчивается применимость

Углеводородный режим — это не уровень качества и не признак серьёзного подхода. Это условие расчёта. Его назначают там, где обосновано, и не назначают там, где не обосновано.

Практический вывод

Перевод конструкции в углеводородный режим происходит на стадии исходных данных, а не на стадии выбора материала. К моменту закупки режим уже назначен, зоны разделены, перечень конструкций собран.

Если разделения нет, любая заявка на материал окажется неточной: под один режим считают одно решение, под другой — другое, и сопоставлять их между собой бессмысленно.

По площадкам с обращением углеводородов начинают с перечня конструкций по зонам и назначенного проектом режима, а параметры системы дают по актуальной документации на продукт. Описание решения для углеводородного горения: «Обмазка СПЕКТР для углеводородного горения».
